CAO pour l'impression 3D : maîtriser la conception additive

---

En bref:

• La conception assistée par ordinateur (CAO) est essentielle pour créer des modèles numériques précis intégrant géométrie, matériaux et contraintes de fabrication. Elle facilite un transfert rapide et fiable du bureau d’études à l’atelier, optimisant la fabrication additive et réduisant erreurs et coûts. Les formats de fichiers comme 3MF et STEP sont cruciaux pour garantir la qualité et l’efficacité des impressions industrielles.

---

La conception assistée par ordinateur (CAO) est le point de départ de toute fabrication additive sérieuse. Concrètement, elle désigne l’ensemble des méthodes et logiciels permettant de créer un modèle numérique tridimensionnel paramétré, intégrant non seulement la géométrie de la pièce, mais aussi ses propriétés mécaniques, ses matériaux et ses contraintes de fabrication. Sans ce modèle, une imprimante 3D n’a rien à produire.

La CAO industrielle va bien au-delà du dessin technique : elle englobe la simulation, l’optimisation topologique et la préparation directe des fichiers pour la fabrication additive, réduisant ainsi les erreurs et les coûts de production. À ne pas confondre avec la DAO (dessin assisté par ordinateur), qui se limite aux plans 2D, ni avec la FAO (fabrication assistée par ordinateur), qui génère les programmes machines à partir des modèles CAO. La CFAO relie la CAO aux machines de production en automatisant ce pont entre bureau d’études et atelier.

Les formats de fichiers produits par la CAO conditionnent directement la qualité d’impression :

• STL : universel et léger, il triangule la surface de la pièce mais ne conserve aucune métadonnée (matériaux, couleurs, paramètres d’impression).
• OBJ : courant en modélisation surfacique, il supporte les textures mais reste limité pour les usages industriels exigeants.
• 3MF : format moderne regroupant géométrie, matériaux, couleurs et paramètres de découpage dans un seul fichier prêt à l’emploi.
• STEP : norme ISO préservant l’intention de conception avec une précision mathématique complète, idéal pour l’échange entre logiciels CAO, mais nécessitant une conversion en maillage avant d’entrer dans un slicer.

Table des matières

• Pourquoi la CAO est-elle indispensable à la fabrication additive ?
• Quels logiciels de CAO choisir pour l’impression 3D industrielle ?
• Quelles méthodes de modélisation adapter à vos pièces imprimées ?
• Comment préparer vos fichiers CAO pour l’impression 3D ?
• L’approche de Mc3dline sur la CAO pour la fabrication additive
• Points clés
• Questions fréquentes

Pourquoi la CAO est-elle indispensable à la fabrication additive ?

La CAO automatise la continuité entre le bureau d’études et l’atelier, accélérant la transformation d’une idée en pièce physique. Dans un contexte industriel où les cycles de développement se raccourcissent, cette rapidité d’exécution devient un avantage décisif.

Les bénéfices concrets pour les équipes techniques sont multiples :

• Prototypage rapide : un modèle CAO validé peut passer rapidement à l’impression, supprimant les allers-retours entre conception et fabrication.
• Réduction des erreurs : la simulation mécanique intégrée détecte les interférences et les points de faiblesse avant toute impression, évitant des rebuts coûteux.
• Optimisation des coûts : en ajustant les épaisseurs de paroi, les remplissages et les orientations d’impression directement dans le modèle, on réduit la consommation de matière et le temps machine.
• Analyse mécanique : les outils de simulation permettent de valider la résistance d’une pièce en PA12 ou en résine technique avant de lancer une série.
• Collaboration interdisciplinaire : un modèle CAO paramétré constitue un référentiel commun entre le bureau d’études, les acheteurs et les ateliers de fabrication.

La performance industrielle se mesure désormais à la vitesse avec laquelle une idée devient une pièce réelle. Les entreprises qui maîtrisent la chaîne CAO-fabrication additive bénéficient de délais de mise sur le marché raccourcis.

Quels logiciels de CAO choisir pour l’impression 3D industrielle ?

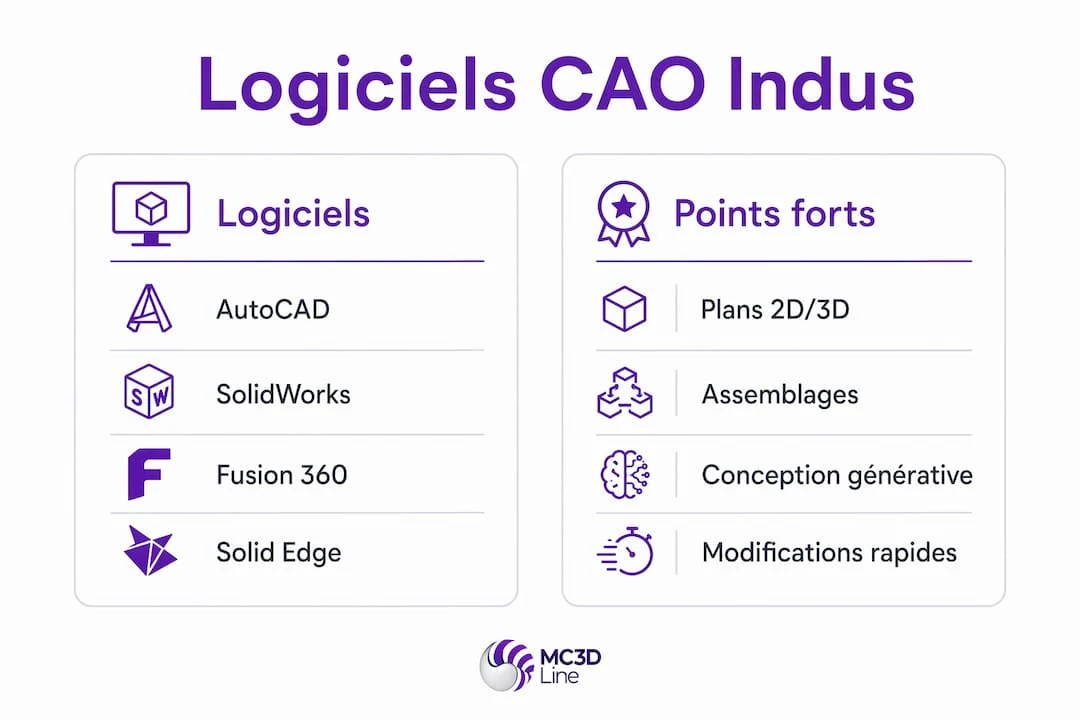

Quatre outils dominent les environnements industriels, chacun avec un positionnement technique distinct.

AutoCAD reste la référence pour les plans de fabrication et les géométries 2D/3D précises. Son export STL est fiable, mais il manque des outils de simulation mécanique avancés nativement, ce qui le cantonne souvent à la phase de définition géométrique plutôt qu’à la validation fonctionnelle.

SolidWorks s’impose dans les bureaux d’études qui traitent des assemblages mécaniques complexes. Sa simulation par éléments finis permet de valider une pièce avant impression, et son export 3MF natif facilite le transfert vers les slicers modernes sans perte de paramètres.

Fusion 360 d’Autodesk se distingue par son module de conception générative : l’ingénieur définit les contraintes (charges, points d’ancrage, masse cible) et l’outil propose des géométries optimisées, souvent organiques, que seule la fabrication additive peut produire. Son environnement cloud simplifie la collaboration entre sites.

Solid Edge de Siemens cible particulièrement les PME industrielles avec sa technologie Synchronous, qui permet de modifier des géométries sans historique de construction. Pratique pour adapter rapidement un modèle existant aux contraintes d’une impression SLS ou FDM.

Conseil de pro : Pour les pièces techniques destinées à une impression SLS en PA12, privilégiez un export STEP vers votre prestataire plutôt qu’un STL : vous lui déléguez la triangulation optimale selon la technologie et la finition souhaitée, évitant les artefacts liés à une résolution de maillage mal calibrée.

Quelles méthodes de modélisation adapter à vos pièces imprimées ?

Le choix de la méthode de modélisation conditionne directement la qualité, le poids et la résistance de la pièce finale. Trois approches coexistent en CAO industrielle.

La modélisation solide est la plus répandue pour les pièces mécaniques. Elle définit un volume fermé avec des propriétés physiques calculables (masse, centre de gravité, moment d’inertie), ce qui la rend idéale pour les composants fonctionnels imprimés en FDM ou SLS. Les opérations booléennes (union, soustraction, intersection) permettent de construire des géométries complexes de façon paramétrique.

La modélisation surfacique s’applique aux formes organiques ou aux coques minces où la géométrie externe prime sur le volume. Elle est courante en design industriel et en aéronautique, mais exige une conversion en solide fermé avant export pour l’impression 3D, sous peine d’obtenir un fichier STL non manifold que le slicer ne peut pas traiter.

La modélisation filaire (wireframe) ne produit que des arêtes et des courbes, sans surface ni volume. Elle sert de squelette géométrique en phase d’esquisse, mais ne génère pas de fichier imprimable directement. Son usage est donc limité aux premières étapes de conception.

Deux approches avancées méritent une attention particulière :

• Modélisation paramétrique : chaque cote est pilotée par des paramètres modifiables. Changer l’épaisseur d’une paroi ou le diamètre d’un alésage propage automatiquement la modification dans tout l’assemblage. Indispensable pour les familles de pièces ou les variantes de séries.
• Conception générative : à partir de contraintes définies (charges mécaniques, matériaux, volume maximal), un algorithme génère automatiquement des géométries optimisées que l’ingénieur ne pourrait pas imaginer manuellement. Cette approche produit des structures proches des formes naturelles (os, branches d’arbre) particulièrement adaptées à l’impression 3D métal en aéronautique et automobile.

Comment préparer vos fichiers CAO pour l’impression 3D ?

La qualité d’une pièce imprimée dépend autant de la préparation du fichier que du réglage de la machine. Voici les étapes clés d’un workflow rigoureux.

1. Vérifier l’étanchéité du modèle : tout fichier destiné à l’impression doit former un volume fermé (modèle « manifold »). Les surfaces ouvertes, les faces inversées ou les intersections géométriques génèrent des erreurs que le slicer interprète de façon imprévisible. Des outils comme Meshmixer ou Netfabb permettent de détecter et corriger ces défauts avant export.

2. Choisir le format d’export adapté : le format STEP conserve l’intention de conception avec une précision mathématique complète, tandis que STL est léger et universel mais sans métadonnées. Le 3MF regroupe géométrie, matériaux et paramètres dans un fichier unique, ce qui en fait le choix le plus pratique pour les projets complexes partagés avec un prestataire.

3. Calibrer la résolution du maillage STL : un export STL avec une tolérance trop faible produit des facettes visibles sur les surfaces courbes, dégradant l’état de surface final. À l’inverse, une résolution excessive génère des fichiers de plusieurs centaines de mégaoctets qui ralentissent le slicer sans apporter de gain visible. La règle pratique : ajuster la tolérance de corde en fonction de la taille de la pièce et de la finition attendue.

4. Contrôler les tolérances dimensionnelles : chaque technologie d’impression impose ses propres contraintes. Une pièce SLS en PA12 tolère généralement des jeux d’assemblage différents d’une pièce SLA en résine. Ces écarts doivent être anticipés dans le modèle CAO, pas corrigés après impression.

5. Optimiser la géométrie pour réduire les coûts : supprimer les masses inutiles, remplacer les parois pleines par des structures en treillis, orienter les formes pour minimiser les supports d’impression. Ces décisions se prennent dans le logiciel CAO, pas dans le slicer.

6. Passer par le slicer : le slicer (Cura, PrusaSlicer, Simplify3D selon la machine) transforme le fichier maillé en code G, c’est-à-dire en instructions machines. Il ne travaille pas directement avec les formats paramétriques comme STEP ou les formats natifs des logiciels CAO ; une conversion préalable en STL, OBJ ou 3MF est donc systématiquement nécessaire.

7. Valider la fabricabilité : avant de lancer une production, un audit de faisabilité permet de détecter les géométries non imprimables (surplombs excessifs, parois trop minces, zones non accessibles au laser ou à la buse) et d’ajuster le modèle en conséquence.

Conseil de pro : Gérez la résolution du maillage en deux temps : exportez d’abord en STEP pour votre prestataire d’impression industrielle, qui calibrera la triangulation selon sa technologie ; conservez le STL haute résolution uniquement pour vos validations visuelles internes. Vous évitez ainsi les fichiers surdimensionnés et les erreurs de conversion.

L’approche de Mc3dline sur la CAO pour la fabrication additive

Chez Mc3dline, la CAO n’est pas une étape préalable à l’impression : elle fait partie intégrante du processus de fabrication. Notre bureau d’études en Essonne (91) traite chaque projet en intégrant les contraintes de production dès la phase de modélisation, qu’il s’agisse de frittage SLS, de dépôt FDM ou de stéréolithographie SLA.

Concrètement, notre approche repose sur plusieurs pratiques structurantes :

• Intégration des contraintes matériaux dès la CAO : les propriétés mécaniques du PA12 en SLS, du PEEK en FDM ou des résines techniques en SLA sont prises en compte lors de la modélisation, pas après. Cela évite les retouches coûteuses et garantit la conformité dimensionnelle des pièces finales.
• Contrôle qualité des fichiers avant fabrication : chaque fichier reçu est vérifié pour détecter les surfaces non manifold, les tolérances inadaptées et les géométries non imprimables. Nos procédures de contrôle qualité s’appliquent systématiquement avant toute mise en production.
• Optimisation du cycle de vie des pièces : la CAO permet d’optimiser la durabilité des pièces imprimées en adaptant les épaisseurs, les remplissages et les orientations d’impression aux sollicitations mécaniques réelles.
• Workflows intégrés : nos ingénieurs travaillent avec SolidWorks et Fusion 360 pour les projets de conception générative, en exportant directement vers nos imprimantes industrielles sans rupture de chaîne numérique.
• Accompagnement bureau d’études externalisé : pour les clients qui ne disposent pas de ressources CAO en interne, Mc3dline prend en charge la modélisation complète, de l’esquisse au fichier prêt à imprimer.

Conseil de pro : Transmettez toujours votre fichier STEP natif en complément du STL lors d’une demande de devis industrielle. Le prestataire peut ainsi contrôler la triangulation selon sa technologie et vous retourner une pièce conforme à l’intention de conception originale, sans approximation géométrique.

Mc3dline accompagne ses clients dans la conception de pièces techniques depuis la définition CAO jusqu’à la livraison des pièces finales, en SLS, FDM ou SLA. Pour un projet nécessitant une maîtrise complète de la chaîne numérique, du modèle à la pièce, contactez notre équipe pour un devis adapté à vos contraintes industrielles.

Points clés

La CAO pour l’impression 3D est le processus numérique central qui transforme une intention de conception en pièce physique conforme, en intégrant géométrie, matériaux et contraintes de fabrication dès la modélisation.

Questions fréquentes

Qu’est-ce que la CAO 3D en impression additive ?

La CAO 3D désigne la création numérique d’un modèle tridimensionnel paramétré intégrant géométrie, matériaux et contraintes mécaniques, servant de fichier source pour la fabrication additive. Sans ce modèle, aucune imprimante 3D industrielle ne peut produire une pièce conforme.

L’impression 3D utilise-t-elle directement les fichiers CAO ?

Non. Les slicers ne traitent pas les formats paramétriques natifs comme STEP ou les fichiers propriétaires des logiciels CAO. Le modèle doit d’abord être exporté en format maillé (STL, OBJ ou 3MF) avant d’être converti en code G par le slicer.

Quelle est la différence entre CAO et DAO ?

La DAO produit des dessins techniques et des plans, généralement en 2D. La CAO va plus loin en permettant la modélisation 3D, la simulation mécanique, la gestion des assemblages et la préparation à la fabrication additive.

Quel est le meilleur logiciel de CAO pour l’impression 3D industrielle ?

SolidWorks et Fusion 360 sont les plus utilisés pour les pièces techniques complexes : SolidWorks pour les assemblages mécaniques avec simulation intégrée, Fusion 360 pour la conception générative et la collaboration cloud. Le choix dépend des exigences de précision, du type de technologie d’impression et de la taille des équipes.

Pourquoi le format 3MF est-il préférable au STL pour les projets complexes ?

Le format 3MF regroupe dans un seul fichier la géométrie, les matériaux, les couleurs et les paramètres de découpage, facilitant le partage de projets « prêts à imprimer » sans perte d’information. Le STL ne stocke que la géométrie triangulée, sans aucune métadonnée associée.
