Fiabilité des pièces imprimées en 3D : guide industriel

---

En bref:

• La fiabilité des pièces imprimées en 3D en production industrielle nécessite une qualification rigoureuse du procédé, un plan de contrôle complet et une traçabilité par lot. La maîtrise des matériaux, des techniques de contrôle non destructif et des post-traitements est essentielle pour garantir des performances conformes aux exigences fonctionnelles.

---

La fiabilité des pièces imprimées en 3D est atteignable en production industrielle, mais elle reste conditionnelle. Sans qualification du procédé, sans plan de contrôle multi-étapes et sans traçabilité matière, une pièce « conforme visuellement » peut présenter des défauts internes, une anisotropie non maîtrisée ou une dispersion dimensionnelle incompatible avec un usage fonctionnel. La réponse courte : oui, sous conditions strictes.

Les conditions minimales à réunir sont les suivantes :

• Cahier des charges complet : cotes critiques, environnement d’usage, tolérances, critères d’acceptation explicites.
• Qualification du procédé selon EN ISO/ASTM 52920:2023 : installations, personnel, maîtrise des paramètres machine, HSE.
• Plan de contrôle multi-étapes : réception matière, suivi en cours de production, contrôles post-fabrication (métrologie, essais mécaniques, contrôle non destructif).
• Traçabilité lot : numéro de lot matière, identifiant machine/profil, opérateur, conditions ambiantes, archivage des rapports d’essai.
• Essais de validation adaptés au risque fonctionnel : traction, fatigue, vieillissement, tomographie par rayons X (XCT) ou ultrasons pour les défauts internes.

Les limites typiques à anticiper : anisotropie mécanique inhérente au dépôt couche par couche (particulièrement en FDM), porosité résiduelle en fusion sur lit de poudre métallique (PBF), sensibilité à l’humidité des poudres polyamide, et dégradation thermique des résines SLA sous contrainte prolongée.

TL;DR — quatre actions prioritaires :

• Rédiger un cahier des charges avec critères d’acceptation chiffrés avant toute commande.
• Exiger la qualification procédé du prestataire (EN ISO/ASTM 52920).
• Intégrer XCT ou ultrasons pour toute pièce à risque fonctionnel élevé.
• Mettre en place une traçabilité numérique par lot dès le premier prototype qualifié.

---

Table des matières

• Quelle technologie choisir selon votre exigence de fiabilité ?
• Quel matériau pour quelle durabilité des pièces imprimées ?
• Du cahier des charges à la pièce qualifiée : quelle méthodologie suivre ?
• Comment qualifier industriellement vos procédés d’impression 3D ?
• Quels essais pour valider la durée de vie de vos pièces ?
• Quels post-traitements améliorent vraiment la fiabilité ?
• Comment passer du prototype à la série avec une répétabilité maîtrisée ?
• Comment évaluer un prestataire d’impression 3D pour des pièces critiques ?
• Points clés
• Ce que l’expérience terrain enseigne vraiment sur la fiabilité
• Mc3dline accompagne vos projets de pièces critiques, du devis à la qualification
• Sources utiles et normes à consulter
• Questions fréquentes

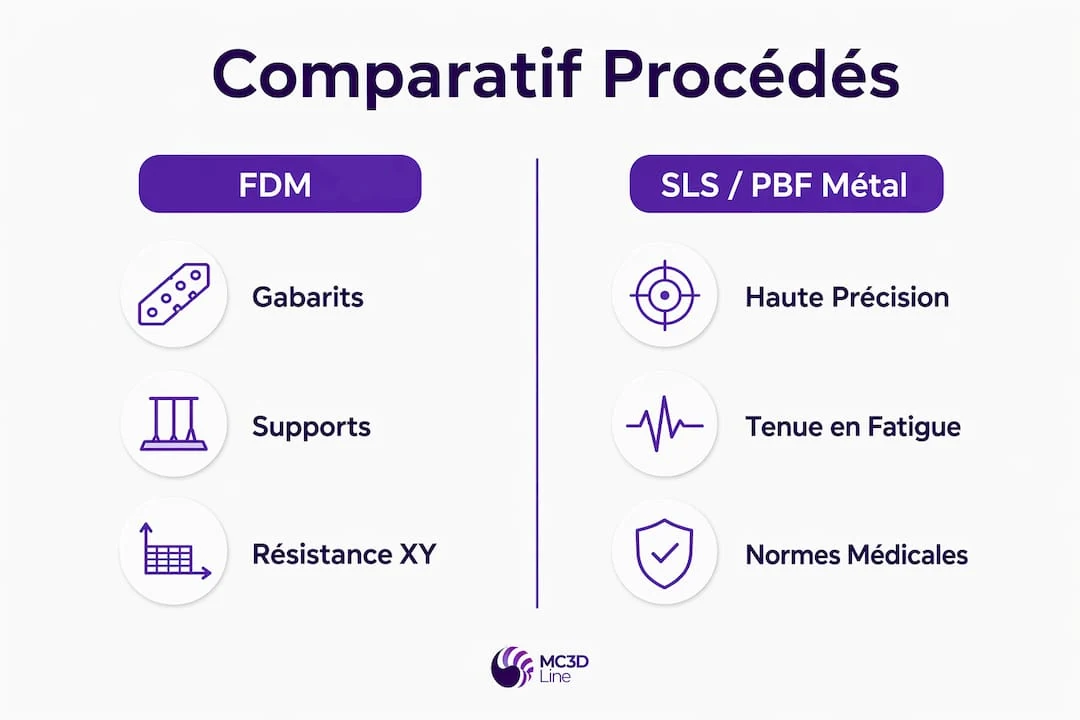

Quelle technologie choisir selon votre exigence de fiabilité ?

Le choix du procédé conditionne directement la qualité des impressions 3D obtenues, bien avant le réglage des paramètres. Chaque famille technologique présente un profil de compromis distinct entre performance mécanique, répétabilité et coût.

Le FDM convient aux gabarits, supports et pièces de structure non critiques où la résistance dans le plan XY suffit. Le SLS en PA12 s’impose pour les petites et moyennes séries de pièces fonctionnelles : sa quasi-isotropie mécanique et sa répétabilité en font le procédé de référence pour la production industrielle polymère. Le PBF métal répond aux exigences aéronautiques et medtech, où les propriétés mécaniques doivent rivaliser avec celles du forgé, mais il exige systématiquement un traitement thermique de détente et un usinage des surfaces fonctionnelles.

Pour les pièces nécessitant une haute précision dimensionnelle et une biocompatibilité (dispositifs médicaux, microfluidique), la SLA avec résines techniques offre des tolérances sub-millimétriques et une surface quasi-miroir après post-traitement UV.

Conseil de pro : Si votre exigence principale est la tenue en fatigue, privilégiez SLS/PA12 ou PBF métal. Si c’est l’étanchéité, l’infiltration post-SLS ou le PBF métal avec HIP (pressage isostatique à chaud) sont les seules voies fiables. Pour les tolérances dimensionnelles serrées (±0,05 mm), planifiez systématiquement une reprise par usinage CNC.

Pour comparer les procédés selon votre application, le comparatif SLA, SLS, FDM de Mc3dline détaille les critères techniques par cas d’usage.

---

Quel matériau pour quelle durabilité des pièces imprimées ?

Le matériau détermine la durabilité des pièces imprimées autant que le procédé lui-même. Un PA12 fritté en SLS et un PEEK imprimé en FDM haute température n’ont pas le même profil de vieillissement, même si leurs propriétés statiques à température ambiante semblent proches.

Les matériaux industriels pertinents et leurs caractéristiques clés :

• PA12 (polyamide 12) en SLS : résistance à la traction élevée, allongement à rupture significatif, bonne tenue chimique aux huiles et carburants, sensible à l’humidité. Matériau de référence pour pièces fonctionnelles en série.
• PA11 en SLS : allongement supérieur (30–40 %), meilleure résistance aux chocs, tenue UV légèrement meilleure que PA12. Privilégié pour pièces soumises à des chocs répétés.
• PEEK / PEI (Ultem) : tenue thermique jusqu’à 250 °C en continu, résistance chimique aux solvants agressifs, biocompatible selon ISO 10993. Exige une machine FDM haute température (chambre > 120 °C) et une qualification procédé rigoureuse.
• Nylons chargés fibres carbone ou verre : rigidité multipliée par 2 à 4 par rapport au polyamide non chargé, mais fragilité accrue et anisotropie renforcée. À réserver aux pièces sollicitées en flexion dans le plan XY.
• Résines techniques (Accura, Somos, DSM) : haute précision dimensionnelle, mais sensibles aux UV et à l’hydrolyse sur le long terme. Nécessitent un revêtement protecteur pour usage extérieur ou en milieu humide.
• PETG / ASA / ABS : matériaux FDM courants, tenue thermique modérée (60–90 °C), anisotropie Z significative. Acceptables pour prototypage fonctionnel, insuffisants pour pièces critiques en série.

L’influence du matériau sur le vieillissement est souvent sous-estimée. Le PA12 absorbe l’humidité ambiante, ce qui réduit sa rigidité et modifie ses cotes dimensionnelles après stockage prolongé. Le PEEK, à l’inverse, présente une absorption quasi nulle et une stabilité dimensionnelle remarquable, ce qui explique son adoption croissante en medtech et aéronautique malgré son coût élevé. Pour les pièces exposées aux UV, l’ASA surpasse l’ABS, mais ni l’un ni l’autre n’atteint la tenue d’un PA12 traité en surface.

La qualification matière impose un certificat de lot pour chaque livraison de poudre ou filament, avec contrôle de la granulométrie (poudres SLS), du taux d’humidité et des propriétés mécaniques de référence. Sans cette traçabilité, une dérive de lot peut passer inaperçue jusqu’à la défaillance en service.

Pour approfondir le choix selon votre application, le guide de sélection des matériaux de Mc3dline couvre les critères de décision par famille de matériau.

---

Du cahier des charges à la pièce qualifiée : quelle méthodologie suivre ?

Un cahier des charges qui définit explicitement les critères d’acceptation (cotes critiques, état de surface, propriétés mécaniques minimales) et le niveau de traçabilité requis est la condition sine qua non d’une pièce industriellement opérante. Sans ces spécifications, une pièce « conforme » peut être inopérante en service.

Étapes séquentielles du workflow de qualification :

1. Définition du cahier des charges (responsable : BE + qualité) : fonction, environnement d’usage, tolérances, charges, température, exposition chimique, critères d’acceptation chiffrés, niveau de traçabilité.
2. Conception pour la fabrication additive (DfAM) (BE) : épaisseur de paroi minimale, orientation d’impression, gestion des supports, transitions géométriques, zones réservées à l’usinage. Consulter le guide DfAM pour les règles de conception spécifiques.
3. Choix procédé / matière (BE + production) : sélection basée sur les exigences mécaniques, thermiques et dimensionnelles du cahier des charges.
4. Prototypage et validation paramètres (production + qualité) : impression d’éprouvettes et de pièces témoins, mesures dimensionnelles, essais mécaniques de référence.
5. Qualification du procédé (qualité) : alignement sur EN ISO/ASTM 52920:2023, gel des paramètres machine, qualification opérateur, enregistrement du profil.
6. Industrialisation et lancement série (production + achats) : plan d’échantillonnage, seuils d’alerte, procédures de contrôle en cours.

Checklist avant lancement série :

• Orientation d’impression validée par rapport aux sollicitations mécaniques principales.
• Épaisseur de paroi minimale respectée (≥ 1,5 mm en SLS, ≥ 1,2 mm en SLA, ≥ 2 mm en FDM).
• Zones d’usinage identifiées et accessibles après impression.
• Post-traitements requis spécifiés et intégrés dans le plan de contrôle.
• Documentation complète : fiche matière avec certificat lot, fiche machine avec profil enregistré, rapport d’essai de qualification.

---

Comment qualifier industriellement vos procédés d’impression 3D ?

La qualification industrielle repose sur trois normes structurantes dont le contenu est complémentaire. La norme EN ISO/ASTM 52920:2023 définit les exigences transversales pour tout procédé de fabrication additive : installations, personnel, maîtrise des paramètres, assurance qualité tout au long du cycle de production. Elle s’applique indépendamment du matériau et de la technologie, et vient compléter les systèmes de management qualité existants (ISO 9001, EN 9100, ISO 13485, IATF 16949).

Pour les pièces métalliques produites par fusion sur lit de poudre, ISO/ASTM 52908:2023 précise les exigences de post-traitement, d’inspection et d’essais spécifiques au PBF. La NF EN ISO/ASTM 52927:2024 encadre quant à elle les essais de validation des pièces finies, en identifiant les caractéristiques de qualité des matières premières et les procédures d’essai correspondantes.

Plan de contrôle multi-niveaux recommandé :

Bureau Veritas souligne dans son schéma de certification fabrication additive que la maîtrise de la répétabilité et de la reproductibilité exige une approche globale couvrant poudres, paramètres, personnel et environnement. Un Cp/Cpk inférieur à 1,33 sur une cote critique doit déclencher une analyse de cause et une action corrective avant tout lancement série.

La COFREND recommande d’adapter la méthode de contrôle non destructif au type de pièce et aux risques associés, plutôt que d’appliquer une méthode uniforme. L’inspection visuelle reste insuffisante pour les défauts internes typiques de la fabrication additive (porosités, inclusions, délaminage entre couches).

Checklist traçabilité lot :

• Numéro de lot matière et certificat associé.
• Identifiant machine et version du profil de fabrication.
• Nom de l’opérateur et date de production.
• Conditions ambiantes (température, hygrométrie) enregistrées.
• Référence du rapport d’essai de qualification.

---

Quels essais pour valider la durée de vie de vos pièces ?

La durée de vie d’une pièce imprimée ne se déduit pas de ses propriétés statiques à température ambiante. Les essais de résistance des pièces doivent couvrir les modes de sollicitation réels, y compris les effets cumulés du vieillissement et des cycles thermiques.

Essais mécaniques prioritaires :

• Traction (ISO 527) : module, résistance à rupture, allongement. Éprouvettes orientées selon les axes X, Y et Z pour caractériser l’anisotropie.
• Flexion trois points (ISO 178) : rigidité en flexion, résistance à la déformation permanente.
• Fatigue (ISO 13003 pour polymères) : courbe S-N, seuil d’endurance, R-ratio adapté à la sollicitation réelle. Souvent négligé, c’est pourtant le mode de défaillance dominant en usage cyclique.
• Compression : indispensable pour les pièces de structure portante ou les inserts.
• Essais d’endurance accélérés : cycles charge/décharge à fréquence élevée pour simuler des années d’usage en quelques semaines.

Essais environnementaux :

• Cycles thermiques (–40 °C à +120 °C selon application) pour détecter les délaminations et fissurations d’interface.
• Exposition UV (ISO 4892) pour les pièces extérieures en ASA, PA ou résine.
• Vieillissement hygro-thermique : immersion dans l’eau ou exposition à humidité relative élevée, suivi des propriétés mécaniques résiduelles.
• Essais chimiques : immersion dans fluides de service (huiles, carburants, solvants) avec mesure de la variation de masse et des propriétés mécaniques.

Le rôle du contrôle non destructif est central pour détecter les défauts internes avant qu’ils ne provoquent une défaillance prématurée. Le CEA-List a développé des solutions par ultrasons et tomographie X adaptées aux géométries complexes, avec robotisation des balayages et simulation CIVA pour la mise au point des protocoles. Pour les pièces volumineuses où la XCT n’est pas applicable, les ultrasons en immersion ou par sonde surfacique permettent une inspection interne fiable.

L’échantillonnage statistique doit être dimensionné selon la criticité : pour une pièce de sécurité, un plan d’échantillonnage selon ISO 2859 avec niveau d’inspection II et NQA 1,0 % est un point de départ raisonnable.

---

Quels post-traitements améliorent vraiment la fiabilité ?

Les post-traitements ne sont pas optionnels pour les pièces critiques : ils conditionnent la tenue en fatigue, l’étanchéité et la stabilité dimensionnelle à long terme. Leur séquence et leur maîtrise sont aussi importantes que les paramètres d’impression eux-mêmes.

Post-traitements usuels et leurs effets :

• Recuit / annealing : relâchement des contraintes résiduelles, amélioration de la ductilité et de la tenue en fatigue. Indispensable pour les pièces PBF métal avant usinage. Risque de déformation dimensionnelle si la pièce n’est pas correctement supportée pendant le cycle thermique.
• Infiltration résine : colmatage de la porosité ouverte en SLS, amélioration de l’étanchéité et de la résistance à la traction de surface. Attention à la compatibilité chimique de la résine avec le fluide de service.
• Usinage CNC sur cotes critiques : seule méthode garantissant des tolérances très serrées sur des surfaces fonctionnelles. À planifier dès la conception (surépaisseur d’usinage, accessibilité outil).
• Traitement thermique pour métaux (HIP, trempe, revenu) : densification, homogénéisation microstructurale, amélioration des propriétés en fatigue. Requis par ISO/ASTM 52908:2023 pour les pièces PBF métal de classe H et M.
• Revêtements protecteurs / antifriction : peinture époxy, anodisation (aluminium), dépôt PVD, PTFE. Améliorent la tenue à la corrosion et réduisent le coefficient de frottement sur les surfaces de glissement.
• Sablage / grenaillage : amélioration de l’état de surface, introduction de contraintes de compression en surface (bénéfique pour la tenue en fatigue). Standard sur les pièces SLS PA12 destinées à un usage fonctionnel.

Conseil de pro : Respectez toujours la séquence suivante pour préserver tolérances et contrôlabilité : impression → recuit / traitement thermique → métrologie intermédiaire → usinage des cotes critiques → traitement de surface → contrôle final. Inverser usinage et traitement thermique est l’erreur la plus fréquente : le recuit post-usinage déforme les cotes obtenues.

---

Comment passer du prototype à la série avec une répétabilité maîtrisée ?

La répétabilité en production n’est pas une propriété du procédé : c’est le résultat d’un système de monitoring et de pilotage actif. Sans indicateurs de procédé suivis en continu, la dérive est inévitable sur des lots successifs.

Indicateurs de procédé à surveiller :

• Cp/Cpk sur cotes critiques : objectif Cpk ≥ 1,33 pour une production série. Un Cpk < 1,0 indique un procédé hors contrôle.
• Taux de non-conformité par lot : suivi du nombre de pièces rejetées par rapport au total produit, avec analyse des causes.
• Dérive dimensionnelle : comparaison des relevés métrologiques entre lots successifs pour détecter une dérive machine ou matière.
• Temps moyen entre incidents : indicateur de stabilité machine, à corréler avec les maintenances préventives.

Les outils de monitoring incluent l’enregistrement automatique des paramètres machine (température chambre, puissance laser, vitesse de balayage), les capteurs d’hygrométrie pour le stockage des poudres, et les systèmes PLM/ERP pour la traçabilité numérique des lots. La qualification des lots de poudre SLS est particulièrement critique : une poudre recyclée au-delà du taux recommandé par le fournisseur dégrade les propriétés mécaniques de manière mesurable. Les ressources sur le contrôle qualité en fabrication additive détaillent les méthodes de monitoring et leurs gains mesurables.

Aspects logistiques à ne pas négliger :

• Stockage des poudres et filaments en atmosphère contrôlée (humidité relative < 40 % pour PA12).
• Identification du numéro de lot sur chaque pièce ou conditionnement (gravure laser, étiquette RFID, marquage encre).
• Archivage des rapports d’essai avec durée de conservation définie selon le secteur (10 ans minimum en aéronautique, durée de vie du dispositif en medtech).
• Politique d’échantillonnage en production : au minimum une éprouvette témoin par lot pour les pièces critiques, avec conservation des témoins jusqu’à validation finale.

---

Comment évaluer un prestataire d’impression 3D pour des pièces critiques ?

Choisir un prestataire sur la base du prix unitaire est la décision la plus coûteuse à long terme pour des pièces fonctionnelles. La checklist ci-dessous structure l’évaluation selon les critères qui impactent réellement la fiabilité en production.

Questions à poser lors de la sélection :

1. Êtes-vous en conformité avec EN ISO/ASTM 52920:2023 ? Pouvez-vous fournir votre procédure de qualification procédé ?
2. Disposez-vous de capacités de CND internes ou partenaires (XCT, ultrasons) ? Quels sont vos protocoles d’inspection ?
3. Quels secteurs industriels servez-vous (aéronautique, medtech, automobile) et pouvez-vous fournir des références de pièces qualifiées ?
4. Comment assurez-vous la traçabilité matière (certificats lot, enregistrement profils machine) ?
5. Quelles sont vos capacités de post-traitement (usinage CNC, traitement thermique, revêtements) ?
6. Pouvez-vous fournir des indicateurs Cp/Cpk sur des productions antérieures similaires ?

Documents à demander systématiquement :

• Certificats matière pour chaque lot de poudre ou filament utilisé.
• Rapports d’essais mécaniques sur éprouvettes de qualification.
• Procédure de qualification procédé et enregistrements associés.
• Exemples de rapports métrologiques (relevés dimensionnels, incertitudes de mesure).
• Procédures de contrôle qualité et plan de contrôle type.

Signaux d’alerte à identifier :

• Absence de plan de contrôle formalisé ou incapacité à le produire.
• Impossibilité de fournir des rapports métrologiques avec incertitudes de mesure.
• Traçabilité matière lacunaire (pas de certificats lot, mélange de poudres sans suivi).
• Absence de compétences en post-traitement ou sous-traitance non maîtrisée.
• Aucune référence dans votre secteur industriel.

Grille d’évaluation pondérée :

---

Points clés

La fiabilité industrielle des pièces imprimées repose sur un triptyque non négociable : qualification du procédé selon EN ISO/ASTM 52920, plan de contrôle multi-étapes avec CND adapté, et traçabilité numérique complète par lot.

---

Ce que l’expérience terrain enseigne vraiment sur la fiabilité

La qualification sur papier et la fiabilité en production sont deux choses distinctes. Nous le constatons régulièrement chez Mc3dline : des projets arrivent avec un cahier des charges bien rédigé, mais sans critères d’acceptation chiffrés sur les cotes fonctionnelles. La pièce est « conforme au dessin » et pourtant inopérante, parce que personne n’a défini ce que « conforme » signifie pour une cote de 12 mm avec un ajustement glissant H7.

Sur un projet récent en SLS PA12 pour un intégrateur en automatisation industrielle, la première série présentait un taux de rebut de 18 % sur une cote d’alésage critique. L’analyse a révélé une dérive thermique de la chambre en fin de plateau, non détectée faute de monitoring continu. Après mise en place d’un enregistrement paramètre par paramètre et d’un plan d’échantillonnage avec éprouvettes témoins par plateau, le taux de rebut est tombé sous 2 % dès le troisième lot, avec un Cpk stabilisé au-dessus de 1,4.

Ce qui est souvent sous-estimé : le post-traitement introduit autant de variabilité que l’impression elle-même. Un recuit mal maîtrisé sur des pièces PA12 peut générer des déformations de 0,3 à 0,8 mm sur des longueurs de 150 mm, rendant caduque toute la métrologie réalisée en sortie de machine. La séquence de contrôle doit donc intégrer une métrologie intermédiaire après chaque étape thermique, pas seulement en fin de chaîne.

Sur les projets medtech, la pression normative (ISO 13485, biocompatibilité ISO 10993) force une rigueur documentaire que les projets industriels classiques devraient s’imposer de toute façon. La traçabilité complète par lot, les certificats matière et les rapports d’essai archivés ne sont pas une contrainte réglementaire : ce sont les outils qui permettent de diagnostiquer une défaillance en 48 heures plutôt qu’en trois semaines.

Notre bureau d’études accompagne les équipes R&D dès la phase de conception pour intégrer les contraintes de qualification dans le DfAM, évitant les reprises coûteuses en phase d’industrialisation.

---

Mc3dline accompagne vos projets de pièces critiques, du devis à la qualification

Obtenir des pièces imprimées fiables en production industrielle demande plus qu’une machine calibrée. Mc3dline, bureau de fabrication additive industrielle basé en Essonne (91), intègre dans chaque projet les étapes qui font la différence : qualification du procédé, traçabilité matière par lot, contrôles dimensionnels et essais mécaniques sur éprouvettes témoins.

Nos capacités couvrent l’impression SLS en PA12 pour les séries fonctionnelles, l’impression FDM industrielle sur Fortus 380mc pour les pièces de structure, et la SLA résine technique pour les applications à haute précision ou biocompatibilité. Le bureau d’études intégré prend en charge la conception DfAM, l’optimisation des pièces existantes et la rédaction des dossiers de qualification. Chaque livraison s’accompagne des certificats matière, des rapports d’essai et de la traçabilité complète par lot.

Pour un projet en cours ou une étude de faisabilité, contactez notre équipe technique pour un diagnostic sans engagement.

---

Sources utiles et normes à consulter

Pour préparer une qualification ou un audit de procédé en fabrication additive, les références suivantes couvrent les étapes clés du cycle de qualification :

Normes structurantes :

• EN ISO/ASTM 52920:2023 : exigences de qualification pour procédés et sites de production FA. À consulter en priorité pour toute démarche de qualification procédé, quelle que soit la technologie.
• ISO/ASTM 52908:2023 : post-traitement, inspection et essais pour pièces PBF métal. Indispensable pour les projets aéronautique, défense ou medtech en métal.
• NF EN ISO/ASTM 52927:2024 : essais de validation des pièces finies, caractéristiques de qualité des matières premières. À utiliser pour définir les protocoles d’essai et les critères d’acceptation.

Guides techniques et organismes de référence :

• COFREND — Fabrication additive, état de l’art, Tome 3 : recommandations CND adaptées à la FA, résultats du round-robin test. À consulter pour choisir et mettre en œuvre les méthodes d’inspection.
• CEA-List — Inspection de pièces FA : solutions ultrasons et tomographie X pour géométries complexes, simulation CIVA. Référence pour les projets nécessitant une inspection interne avancée.
• Bureau Veritas — Qualification FA : schéma de certification aligné EN ISO/ASTM 52920, formations et audit documentaire.

Ressources Mc3dline :

• Contrôle qualité en fabrication additive : méthodes de contrôle, enregistrement paramètres, gains mesurables.
• Optimisation du cycle de vie d’une pièce 3D : maintenance, stockage et gestion du cycle de vie en production.
• Procédure fabrication additive : guide étape par étape : workflow opérationnel du prototype à la série qualifiée.

---

Questions fréquentes

Les pièces imprimées en 3D sont-elles suffisamment solides pour un usage industriel ?

Oui, sous réserve d’un choix de procédé et de matériau adapté à la sollicitation. Le PA12 en SLS est un matériau de référence pour les pièces fonctionnelles en série, à condition que la qualification du procédé et le plan de contrôle soient en place.

Quelle est la durabilité des pièces imprimées en 3D dans le temps ?

La durabilité dépend du matériau, du procédé et des conditions d’usage. Le PA12 en SLS présente une bonne tenue aux huiles et carburants mais absorbe l’humidité, ce qui modifie ses propriétés mécaniques sur le long terme. Le PEEK offre une stabilité thermique et chimique supérieure pour des applications exigeantes jusqu’à 250 °C en continu. Des essais de vieillissement accéléré (cycles thermiques, exposition UV, hygro-thermique) sont nécessaires pour valider la durée de vie en conditions réelles.

Le PLA est-il adapté à des pièces industrielles fonctionnelles ?

Non pour des pièces critiques en production. Le PLA présente une tenue thermique limitée, une fragilité accrue et une sensibilité à l’hydrolyse qui le rendent inadapté aux environnements industriels. Pour des pièces fonctionnelles, PA12 en SLS, PEEK en FDM haute température ou les résines techniques en SLA sont les alternatives pertinentes.

Quelles normes s’appliquent à la qualification des pièces imprimées en 3D ?

Les trois normes de référence sont EN ISO/ASTM 52920:2023 (qualification des procédés et sites de production), ISO/ASTM 52908:2023 (pièces PBF métal : post-traitement, inspection, essais) et NF EN ISO/ASTM 52927:2024 (essais de validation des pièces finies). Elles s’appliquent en complément des systèmes qualité sectoriels (ISO 9001, EN 9100, ISO 13485).

Comment détecter les défauts internes dans une pièce imprimée ?

L’inspection visuelle est insuffisante pour les défauts internes typiques de la fabrication additive (porosités, inclusions, délaminage entre couches). La tomographie par rayons X (XCT) et les ultrasons sont les méthodes de référence. Pour les pièces volumineuses où la XCT n’est pas applicable, les ultrasons en immersion ou par sonde surfacique permettent une inspection interne fiable, à condition d’utiliser des artefacts de référence calibrés selon les recommandations du CEA-List.

Recommandation

• Impression 3D : 5 Pièces Industrielles Économiques à Produire
• Contrôle qualité impression 3D : procédures et bonnes pratiques
• Audit de faisabilité impression 3D : réussir votre projet
• Optimiser le cycle de vie d’une pièce 3D imprimée
