Conception mécanique FA : méthodes et outils en 2026

---

En bref:

• La conception mécanique en fabrication additive implique une modélisation intégrée, une analyse fonctionnelle rigoureuse et une validation numérique pour garantir la fabricabilité et la performance des assemblages. L’utilisation de plateformes unifiées comme Fusion 360 ou 3DEXPERIENCE CATIA facilite la collaboration, réduit les erreurs et accélère la mise sur le marché. Une approche méthodologique et une formation adaptée sont essentielles pour éviter les erreurs coûteuses et optimiser le cycle de conception.

---

La conception mécanique FA désigne le processus de modélisation, d’optimisation et de validation d’assemblages mécaniques fonctionnels spécifiquement destinés à la fabrication additive, intégrant CAO paramétrique, simulation numérique, tolérancement génératif et analyse fonctionnelle amont. Cette discipline se distingue de la conception conventionnelle par ses contraintes propres : orientation des couches, anisotropie matière, consolidation de pièces et liberté géométrique accrue. Des plateformes comme Autodesk Fusion 360 et 3DEXPERIENCE CATIA de Dassault Systèmes structurent aujourd’hui les workflows industriels les plus exigeants. Maîtriser ces outils et méthodologies conditionne directement la fiabilité, la fabricabilité et la compétitivité des projets mécaniques en FA.

Quels outils de conception FA intégrer pour la modélisation 3d ?

Les logiciels de conception 3D intégrée constituent le socle de tout projet mécanique en fabrication additive. Le choix de la plateforme détermine la fluidité du workflow, la qualité des échanges entre équipes et la capacité à valider les mécanismes avant toute production physique.

Les principales solutions du marché se distinguent par leur degré d’intégration CAO/FAO/IAO :

• Autodesk Fusion 360 : plateforme cloud unifiée couvrant CAO, FAO, simulation et gestion des données sur un seul environnement. Les outils CAO/FAO/IAO intégrés réduisent les silos entre équipes et accélèrent la mise sur le marché. Adapté aux bureaux d’études de taille intermédiaire.
• 3DEXPERIENCE CATIA (Dassault Systèmes) : référence pour les assemblages complexes multi-corps, avec modules dédiés à la continuité numérique et à la validation fonctionnelle précoce. Utilisé dans l’aéronautique, l’automobile et le médical.
• Autodesk Plant 3D : orienté tuyauterie et structures industrielles, avec une productivité accrue de 74 % grâce à l’automatisation de la modélisation et de la documentation. Ce gain illustre l’impact direct des outils spécialisés sur les délais de livraison.
• SolidWorks (Dassault Systèmes) : très répandu en PME industrielles pour sa prise en main rapide et ses modules de simulation FEA intégrés.

L’assistance par intelligence artificielle progresse dans ces plateformes : génération automatique de géométries, tolérancement adaptatif et détection des conflits d’assemblage en temps réel. Ces fonctions réduisent les itérations manuelles sans remplacer le jugement de l’ingénieur.

Conseil de pro: Avant de sélectionner une plateforme, vérifiez la disponibilité d’une période d’essai de 30 jours pour tester les fonctionnalités CAO, FAO et IAO sur un cas réel de votre secteur. Ce critère élimine les mauvaises surprises à l’intégration.

Pour les bureaux d’études qui externalisent une partie de leur conception, la compatibilité des formats d’échange (STEP, IGES, 3MF) avec les prestataires FA est un critère de sélection non négociable.

Comment définir une analyse fonctionnelle rigoureuse pour des assemblages FA fiables ?

L’analyse fonctionnelle est la phase la plus critique et la plus souvent sous-estimée d’un projet de conception mécanique en fabrication additive. Une analyse fonctionnelle insuffisante produit des pièces techniquement parfaites sur logiciel mais impossibles à assembler ou à entretenir sur site. Ce paradoxe est fréquent dans les projets où la modélisation démarre avant la définition complète des contraintes.

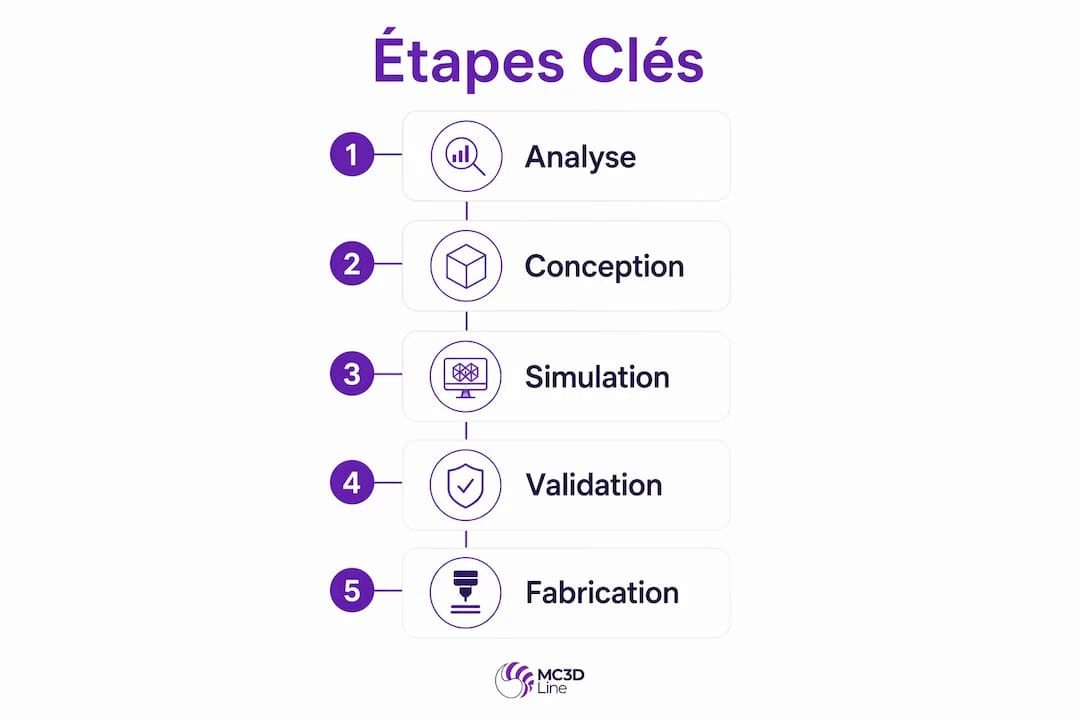

Une méthodologie rigoureuse suit quatre phases séquentielles :

1. Identification des fonctions de service : définir ce que le mécanisme doit accomplir, dans quelles conditions d’usage, avec quelles interfaces. Inclure les contraintes environnementales (température, vibrations, humidité) et les exigences normatives applicables (ISO, EN, ATEX selon le secteur).
2. Sélection des matériaux et procédés FA : le choix entre PA12 fritté (SLS), résine photopolymère (SLA) ou filament chargé fibres (FDM) dépend directement des fonctions identifiées à l’étape précédente. L’anisotropie mécanique propre à chaque procédé doit être intégrée dès la modélisation.
3. Définition des interfaces mécaniques et contraintes de maintenance : anticiper les opérations de démontage, remplacement et contrôle. Une pièce FA consolidant plusieurs composants gagne en légèreté mais peut complexifier la maintenance si les interfaces ne sont pas pensées en amont.
4. Formalisation du cahier des charges fonctionnel : documenter les exigences de manière traçable pour piloter les itérations de conception et les validations ultérieures.

Conseil de pro: Pour les projets à forte criticité, un échange technique initial avec le bureau d’études ou le prestataire FA permet de choisir entre accompagnement clé en main et assistance technique ciblée. Ce choix conditionne le budget et les délais de manière significative.

Le lien entre analyse fonctionnelle et tolérancement génératif est direct. Les outils d’IA ne définissent pas la fonction mécanique : ils valident la fabricabilité à partir des contraintes que l’ingénieur a formalisées. Une intention de conception mal définie produit un tolérancement automatisé incohérent.

Quels paramètres de simulation valident les mécanismes en mouvement en FA ?

La validation des mécanismes dès les phases amont différencie les projets FA réussis des projets qui accumulent les itérations physiques coûteuses. Deux types de simulation structurent cette validation.

La simulation cinématique est particulièrement critique pour les assemblages FA intégrant des liaisons pivot, glissière ou rotule. La fabrication additive permet de produire des mécanismes articulés en une seule impression, mais les jeux fonctionnels doivent être définis avec précision selon le procédé utilisé : un jeu de 0,3 mm suffisant en SLS peut être insuffisant en FDM selon l’orientation d’impression.

Le tolérancement piloté par IA améliore la précision des chaînes de cotes, mais nécessite la maîtrise des interfaces mécaniques. Il valide la fabricabilité sans définir la fonction. Cette distinction est fondamentale : l’ingénieur reste responsable de l’intention de conception, l’outil automatisé vérifie sa cohérence géométrique.

Les itérations numériques avant fabrication réduisent le nombre de prototypes physiques nécessaires. Sur des assemblages complexes, passer de cinq prototypes physiques à deux représente un gain de temps et de coût significatif, particulièrement en SLS où chaque cycle de production dure plusieurs heures.

Comment la continuité numérique accélère-t-elle les projets mécaniques FA ?

La continuité numérique désigne la capacité à transférer sans rupture les données de conception depuis la CAO jusqu’à la fabrication et au contrôle qualité. La collaboration interdisciplinaire entre CAO, FAO et calculs numériques est le facteur déterminant pour éviter les goulots d’étranglement en production.

Les bénéfices concrets d’un workflow unifié sur plateforme cloud sont mesurables :

• Réduction des erreurs de retranscription : les données géométriques ne sont plus exportées et réimportées entre logiciels distincts. Les modifications propagent automatiquement vers les modules de simulation et de FAO.
• Gestion des versions en temps réel : plusieurs ingénieurs travaillent simultanément sur le même assemblage sans risque de conflit de fichiers. Fusion 360 et 3DEXPERIENCE gèrent nativement cette concurrence d’accès.
• Traçabilité des décisions de conception : chaque modification est horodatée et associée à son auteur. Cette traçabilité est exigée dans les secteurs réglementés (médical, aéronautique, défense).
• Accélération des revues de projet : les équipes mécaniques, matériaux et production accèdent au même modèle à jour, ce qui réduit les réunions de synchronisation et les malentendus techniques.

La gestion documentaire associée à ces plateformes couvre les nomenclatures, les fiches matière et les instructions de fabrication. Pour un bureau d’études externalisé, cette continuité garantit que le prestataire FA reçoit des données exploitables sans retraitement.

L’impact sur les délais est direct. Un projet mécanique FA géré sur plateforme unifiée réduit les allers-retours entre équipes. La mise sur le marché s’accélère sans compromettre la qualité des assemblages finaux.

Points clés

La conception mécanique FA exige une intégration cohérente entre analyse fonctionnelle amont, logiciels CAO/FAO/IAO unifiés, simulation numérique et continuité numérique pour produire des assemblages fiables et fabricables.

Ce que l’expérience terrain enseigne sur la conception mécanique FA

Après plusieurs années à accompagner des projets d’assemblages mécaniques en fabrication additive, un constat s’impose : la majorité des échecs ne viennent pas des outils, mais de l’ordre dans lequel on les utilise.

Les équipes qui démarrent la modélisation 3D avant d’avoir formalisé leur analyse fonctionnelle produisent des géométries remarquables sur écran et des pièces inexploitables en production. J’ai vu des assemblages SLS parfaitement modélisés dans Fusion 360, avec des simulations FEA validées, qui ne pouvaient pas être montés sur le sous-ensemble cible parce que les contraintes de maintenance n’avaient jamais été posées. Ce type d’erreur coûte plusieurs semaines et remet en cause la crédibilité du bureau d’études.

L’autre point que je souligne systématiquement : le tolérancement génératif est un outil de vérification, pas de conception. Les ingénieurs qui lui délèguent la définition des jeux fonctionnels obtiennent des pièces fabricables mais mécaniquement incohérentes. L’IA valide ce que vous lui donnez. Si l’intention de conception est floue, la sortie sera floue.

Sur les outils, la tendance vers les plateformes cloud unifiées est réelle et justifiée. Mais la transition demande une formation sérieuse. Passer de SolidWorks standalone à 3DEXPERIENCE ou Fusion 360 en mode collaboratif sans accompagnement produit des workflows hybrides qui cumulent les inconvénients des deux mondes. Investir dans la formation avant la migration est la décision la plus rentable qu’un bureau d’études puisse prendre en 2026.

Enfin, pour les projets à forte criticité, ne sous-estimez pas la valeur d’un échange technique précoce avec votre prestataire FA. Les contraintes de fabricabilité propres au SLS, au SLA ou au FDM doivent informer la conception dès la phase de modélisation, pas en fin de projet lors du contrôle des fichiers.

— romain

Confiez votre conception mécanique FA à Mc3dline

Mc3dline accompagne les ingénieurs et bureaux d’études industriels sur l’ensemble du cycle de conception mécanique en fabrication additive, depuis l’analyse fonctionnelle jusqu’à la production de pièces finales en SLS, FDM et SLA. Notre équipe technique intervient en bureau d’études externalisé sur des assemblages fonctionnels complexes, avec une maîtrise des contraintes de fabricabilité propres à chaque procédé.

Que vous ayez besoin d’un bureau d’études mécaniques pour structurer votre analyse fonctionnelle, ou d’une production directe en frittage sélectif laser SLS pour vos pièces techniques, Mc3dline prend en charge votre projet de bout en bout. Contactez-nous pour un échange technique et un devis adapté à vos contraintes industrielles.

Questions fréquentes

Qu’est-ce que la conception mécanique FA ?

La conception mécanique FA désigne le processus de modélisation et de validation d’assemblages mécaniques fonctionnels spécifiquement destinés à la fabrication additive, intégrant CAO, simulation et tolérancement adapté aux procédés SLS, FDM ou SLA.

Quels logiciels utiliser pour la conception mécanique en FA ?

Autodesk Fusion 360 et 3DEXPERIENCE CATIA sont les plateformes les plus adaptées, car elles intègrent CAO, FAO, simulation et gestion collaborative sur un environnement unifié. SolidWorks reste une référence en PME pour sa prise en main rapide.

Pourquoi l’analyse fonctionnelle est-elle indispensable avant la modélisation FA ?

Une analyse fonctionnelle rigoureuse évite de produire des pièces géométriquement correctes mais impossibles à assembler ou à maintenir. Elle définit les contraintes matière, environnementales et normatives qui pilotent toutes les décisions de conception ultérieures.

Comment valider un mécanisme en mouvement conçu pour la FA ?

La simulation cinématique valide les trajectoires et jeux fonctionnels des liaisons mobiles, tandis que la simulation statique par éléments finis analyse les contraintes et déformations sous charge. Ces deux approches doivent intégrer l’anisotropie mécanique propre au procédé FA utilisé.

Qu’est-ce que la continuité numérique en conception mécanique FA ?

La continuité numérique désigne le flux de données sans rupture entre CAO, simulation, FAO et production. Elle élimine les erreurs de retranscription, accélère les revues de projet et garantit que le prestataire FA reçoit des fichiers directement exploitables.
