Précision SLS : tolérances réelles et repères pour vos pièces

En pratique, attendez-vous à une précision SLS avec une tolérance relative autour de ±0,3 % de la cote, accompagnée d’un plancher absolu qui se situe généralement autour de quelques dixièmes de millimètre, comme 0,2 à 0,3 mm, selon la taille de la pièce et le service utilisé. C’est le repère à retenir avant de lancer un dessin de définition : au-delà de cette fourchette, le frittage sélectif par laser ne tiendra pas la cote sans compensation ou reprise.

Cette valeur n’est pas uniforme sur les trois axes. L’axe Z, piloté par l’empilement des couches et la gestion thermique du bac, présente systématiquement plus de dispersion que le plan XY, où le déplacement du spot laser reste plus stable. Un alésage de 20 mm affichera donc un comportement différent selon qu’il est mesuré horizontalement ou verticalement dans le volume de fabrication.

Trois situations doivent vous alerter avant même de lancer l’impression :

• Une cote fonctionnelle inférieure à 0,2 mm de jeu avec une pièce d’appairage rigide.
• Un ajustement serré (H7/g6 ou plus fin) sur un axe ou un alésage.
• Une tolérance géométrique de planéité ou de coaxialité imposée sur une grande longueur.

Dans ces trois cas, la reprise par usinage CNC ou l’insertion de composants rapportés (douilles, inserts filetés) devient la norme, pas l’exception. Le SLS reste une technologie SLS redoutable pour les pièces fonctionnelles complexes sans outillage. Cependant, elle ne remplace pas un usinage de précision sur les cotes critiques.

---

En bref:

• La tolérance SLS se situe généralement autour de ±0,3 % de la dimension, avec un plancher absolu de 0,2 à 0,3 mm selon la taille de la pièce.
• La dispersion dimensionnelle est 2 à 3 fois plus grande sur l’axe Z que sur XY, rendant la maîtrise des cotes critiques complexe sur la hauteur.
• Pour les dimensions inférieures à 0,2 mm, la tolérance absolue prime, mais sur de grands éléments, le pourcentage de tolérance peut atteindre 0,9 mm.
• La précision dépend d’un réglage précis du laser, du taux de recyclage de la poudre PA12 et de la gestion thermique, nécessaires pour limiter déformations et variations.
• Lors de conception, il est essentiel de classer chaque cote selon sa criticité et d’intégrer une sous-cote pour les trous fonctionnels, tout en évitant les épaisseurs de paroi inférieures à 1 mm.

---

Table des matières

• Tolérances mesurées : ce que montrent les pièces test
• Quels paramètres expliquent ces écarts de précision ?
• Comment concevoir une pièce SLS pour tenir la précision requise ?
• PA12 et variantes : quel effet sur le retrait et la stabilité ?
• Le post-traitement change-t-il les dimensions finales ?
• Comment vérifier concrètement la précision d’une pièce SLS ?
• Ce que MC3D Line applique concrètement sur ses productions SLS
• Ce qu’on retient trop souvent mal sur la précision SLS
• SLS PA12 chez MC3D Line : de la pièce test à la série validée
• Points clés
• Sources
• Questions fréquentes

Tolérances mesurées : ce que montrent les pièces test

Les fourchettes annoncées par les fabricants de machines restent des repères théoriques. Ce qui compte pour un bureau d’études, ce sont les écarts réellement mesurés sur pièces imprimées, comparés aux cotes CAO d’origine.

Des essais menés sur une imprimante P360 illustrent bien cette réalité. Sur des traits horizontaux compris entre 18 et 35 mm, les écarts mesurés tournent autour de ±0,03 mm, un résultat cohérent avec ce qu’on attend d’un procédé laser bien réglé. L’axe vertical raconte une autre histoire : sur une hauteur d’environ 27 mm, l’écart grimpe à près de 0,10 mm. Ce facteur trois entre XY et Z n’est pas un défaut isolé de cette machine, c’est une caractéristique structurelle du procédé, liée à l’empilement des couches et à la contraction différentielle pendant le refroidissement.

Le tableau suivant synthétise les repères pratiques à appliquer sur un dessin de définition SLS, en distinguant précision dimensionnelle générale et exigences de conception fonctionnelle.

Sur une petite pièce de 10 mm, un écart de ±0,3 % représente seulement 0,03 mm, en dessous du plancher absolu de la machine : c’est donc le plancher (0,2 à 0,3 mm) qui s’applique, pas le pourcentage. À l’inverse, sur une pièce de 300 mm, le pourcentage domine largement : ±0,3 % représente jusqu’à 0,9 mm d’écart potentiel, ce qui change complètement la stratégie de conception. Un bureau d’études qui applique le même raisonnement de tolérancement à une petite bride et à un carter de 250 mm de long commet une erreur classique.

Quelques points à vérifier systématiquement avant validation d’un plan de définition SLS :

• La cote critique se situe-t-elle sur une zone à faible ou forte hauteur d’impression ?
• Le plancher absolu (0,2 à 0,3 mm) ou le pourcentage (±0,3 %) domine-t-il pour cette dimension précise ?
• Les jeux d’assemblage prévus intègrent-ils la marge de sécurité liée à la poudre résiduelle non frittée ?

Quels paramètres expliquent ces écarts de précision ?

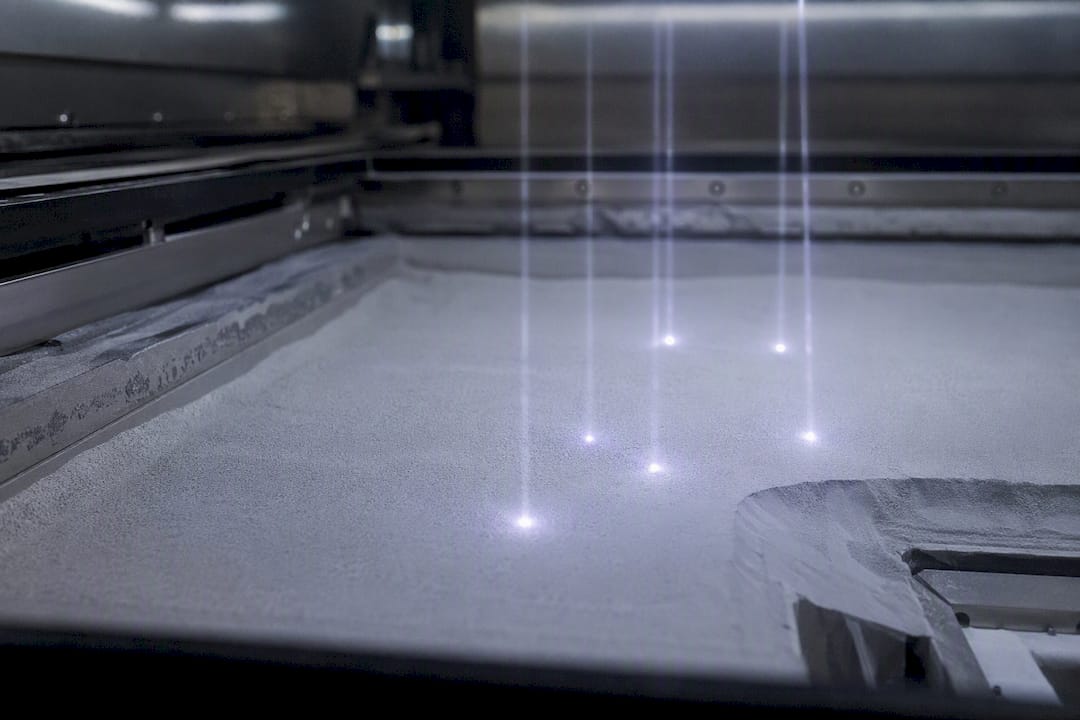

La précision SLS n’est pas une donnée fixe de catalogue. Elle résulte d’une combinaison de réglages laser, de propriétés poudre et de gestion thermique, que le bureau d’études doit comprendre pour anticiper le comportement d’une pièce avant impression.

La densité d’énergie, définie par la combinaison de la puissance laser, de la vitesse de balayage et de l’espacement de hachure, gouverne directement le résultat dimensionnel. Un réglage insuffisant produit une pièce sous-frittée, poreuse et fragile mécaniquement ; un réglage excessif provoque un sur-frittage qui déforme la géométrie et crée des surcotes locales. Entre ces deux extrêmes, la fenêtre de paramètres optimale reste étroite, et c’est précisément là que se joue la répétabilité d’une série.

La poudre elle-même introduit une variable souvent sous-estimée. La granulométrie, la morphologie des particules et surtout le taux de recyclage influencent directement la rugosité de surface et la constance dimensionnelle d’une production à l’autre. Une poudre PA12 réutilisée à plus de 50 % sans mélange avec de la poudre vierge présente une granulométrie dégradée qui augmente la rugosité et réduit la reproductibilité des cotes. C’est un point de vigilance à demander explicitement à votre prestataire : quel est son taux de mélange poudre neuve/recyclée ?

La gestion thermique constitue le troisième levier, souvent le plus déterminant sur les grandes pièces. Le maintien de la température du bac de poudre dans la fenêtre de frittage, associé à un refroidissement contrôlé après impression, limite les contraintes internes responsables du gauchissement. Un cycle de refroidissement trop rapide fige des contraintes résiduelles qui se relâchent ensuite progressivement, déformant la pièce dans les jours suivant la sortie de machine.

Enfin, la géométrie de la pièce elle-même joue un rôle mécanique direct :

• Les transitions brutales d’épaisseur concentrent la chaleur et génèrent des points de retrait différentiel.
• Les angles vifs accumulent les contraintes thermiques plus que les congés de raccordement.
• Les trous de petit diamètre (moins de 3 mm) tendent à se refermer légèrement du fait de l’agglomération de poudre partiellement frittée sur les bords.
• Les nervures fines isolées se déforment plus facilement que les sections massives voisines.

Concevoir avec des épaisseurs homogènes évite l’accumulation de chaleur localisée : un changement brusque de section reste l’une des causes les plus fréquentes de déformation constatée sur pièce finie.

Comment concevoir une pièce SLS pour tenir la précision requise ?

La règle numéro un du tolérancement en fabrication additive laser reste trop souvent ignorée par les bureaux d’études habitués à l’usinage : ne pas tolérancer une pièce SLS comme une pièce usinée. Voici la démarche à suivre.

1. Classez chaque cote par criticité. Séparez les dimensions purement esthétiques, les dimensions fonctionnelles (portées, alésages, entraxes) et les dimensions réellement critiques (interfaces avec pièces usinées, ajustements serrés). Appliquez une tolérance dédiée à chaque catégorie plutôt qu’une tolérance générale unique sur tout le plan.
2. Respectez une épaisseur de paroi minimale homogène. Visez 1,0 à 1,2 mm sur les parois porteuses, et évitez les variations brutales d’épaisseur sur une même pièce. Une nervure de 0,8 mm raccordée directement à une masse de 5 mm est une garantie de déformation locale.
3. Prévoyez systématiquement une sous-cote sur les trous fonctionnels. Un perçage à la cote finale demandé directement en sortie de machine est risqué. Imprimez sous-coté de 0,2 à 0,3 mm puis reprenez au foret ou à l’alésoir pour la cote finale.
4. Utilisez des inserts rapportés pour les zones de forte sollicitation. Un taraudage direct dans du PA12 fritté tient rarement les cycles de serrage répétés attendus en environnement industriel ; un insert métallique collé ou surmoulé résout ce problème.
5. Orientez la pièce en fonction des cotes critiques, pas seulement du temps de fabrication. Les trous et alésages perpendiculaires à l’axe Z conservent une meilleure circularité que ceux orientés parallèlement à l’axe de construction, où l’effet de marche d’escalier dégrade la forme.

Conseil de pro : Sur un ajustement glissant entre deux pièces SLS, prévoyez toujours un jeu minimal de 0,3 à 0,5 mm par côté. La poudre partiellement frittée qui adhère aux surfaces internes réduit le jeu réel de façon imprévisible si vous descendez en dessous.

Cette approche, qui consiste à concevoir pour le procédé plutôt qu’à espérer une précision d’usinage gratuite, distingue les pièces SLS qui passent le contrôle dimensionnel du premier coup de celles qui repartent en reprise.

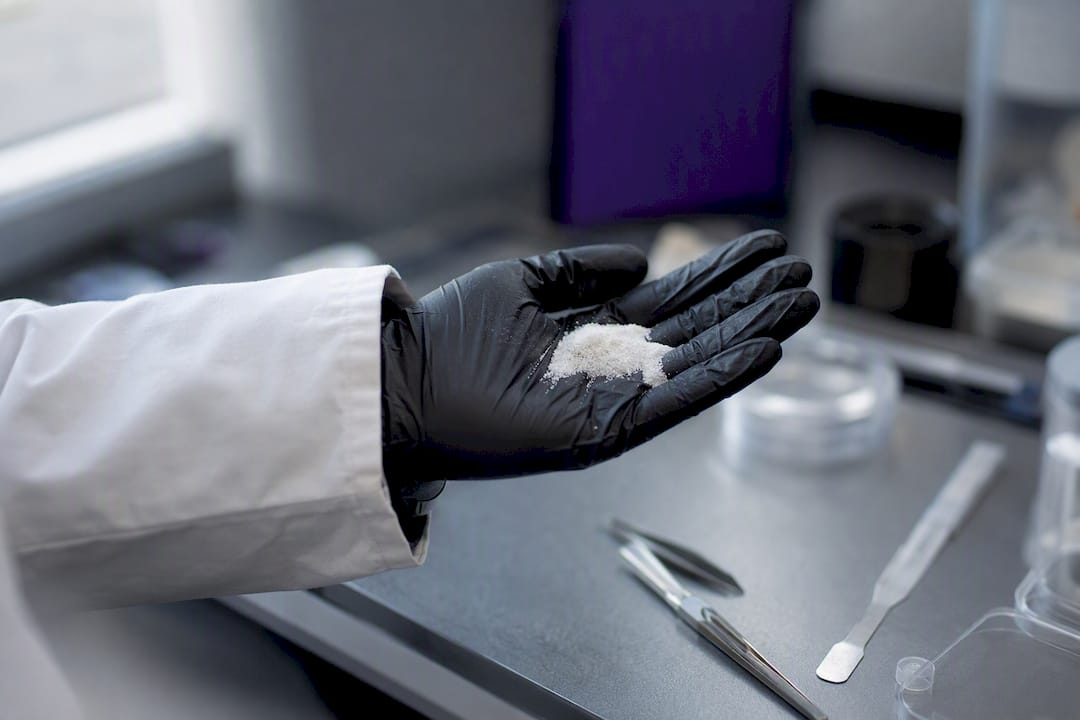

PA12 et variantes : quel effet sur le retrait et la stabilité ?

Le choix de la poudre pèse directement sur le résultat dimensionnel final, bien avant l’étape de fabrication elle-même. Le PA12 domine le marché du SLS industriel pour de bonnes raisons techniques.

Sa fenêtre de frittage relativement large facilite un contrôle thermique stable, avec un chauffage du bac généralement maintenu autour de 170 à 175 °C, ce qui réduit les gradients thermiques responsables du gauchissement. Son retrait reste modéré et prévisible, ce qui permet aux logiciels de préparation d’appliquer des compensations fiables sur le fichier CAO avant impression.

Les poudres chargées (fibre de verre, fibre de carbone) modifient sensiblement ce comportement. Le PA11, à base biosourcée, présente une ductilité supérieure au PA12 mais une sensibilité à l’humidité qui peut affecter la répétabilité si le stockage n’est pas maîtrisé.

Le taux de rafraîchissement de la poudre reste le facteur le plus souvent négligé par les donneurs d’ordre :

• Une poudre neuve à 100 % offre la meilleure reproductibilité mais un coût plus élevé.
• Un mélange bien géré (poudre neuve + recyclée dans des proportions contrôlées) reste industriellement viable.
• Un taux de recyclage excessif dégrade progressivement la granulométrie et augmente la variabilité dimensionnelle d’un lot à l’autre.

Exiger de votre prestataire une traçabilité du taux de mélange poudre par lot de production n’est pas un luxe sur des séries destinées à l’assemblage.

Le post-traitement change-t-il les dimensions finales ?

Chaque étape de finition modifie la géométrie de la pièce, parfois de façon négligeable, parfois de façon suffisante pour sortir d’une tolérance serrée. Le cahier des charges doit préciser l’état final attendu, pas seulement la géométrie brute.

Le dépoudrage et le sablage retirent la poudre résiduelle non frittée et adoucissent légèrement les arêtes vives. L’impact dimensionnel reste généralement faible, de l’ordre de quelques centièmes de millimètre, mais il s’accumule sur les petites cotes et les arêtes fonctionnelles. Sur un alésage de faible diamètre, un sablage trop agressif peut suffire à faire sortir la cote de tolérance.

L’infiltration (résine époxy ou similaire, utilisée pour l’étanchéité ou le renfort) et la peinture ajoutent en revanche une épaisseur mesurable :

• L’infiltration ajoute typiquement entre 0,05 et 0,15 mm par surface traitée, selon la porosité de la pièce et la viscosité du produit.
• Une couche de peinture standard ajoute entre 0,02 et 0,08 mm par couche appliquée.
• Sur une pièce d’assemblage peinte, ces épaisseurs doivent être compensées dès la conception CAO, pas corrigées après coup.

Précisez toujours dans votre dossier de définition l’état de surface final visé, brut de fabrication, sablé, ou lissé par traitement vapeur, ainsi que les zones qui recevront un revêtement. Cette information conditionne directement les compensations dimensionnelles à appliquer sur le fichier avant lancement.

Comment vérifier concrètement la précision d’une pièce SLS ?

La méthode de contrôle doit être proportionnée à l’enjeu de la pièce. Un prototype de validation fonctionnelle n’exige pas le même protocole qu’une série destinée à un assemblage médical.

1. Pour un prototype unitaire, un pied à coulisse numérique et un comparateur suffisent généralement à vérifier les cotes fonctionnelles principales, avec une résolution de mesure de 0,01 mm.
2. Pour une petite série, un plan d’échantillonnage portant sur 100 % des cotes critiques et un échantillonnage statistique (une pièce sur cinq ou dix selon le volume) sur les cotes secondaires reste une pratique raisonnable.
3. Pour des pièces à géométrie complexe ou des tolérances géométriques serrées, la machine à mesurer tridimensionnelle (CMM) ou le scan 3D par lumière structurée offrent une cartographie complète de la surface, utile pour détecter un gauchissement global invisible à la mesure ponctuelle.

Un écart mesuré au-delà du plancher de ±0,2 à 0,3 mm sur une cote critique déclenche généralement deux options : la reprise par usinage localisé si la géométrie le permet, ou le rebut si la cote est structurellement inaccessible sans usinage complet. La pratique industrielle recommande dans tous les cas une pièce test avant tout lancement de série, afin de valider les compensations CAO appliquées sur le fichier de fabrication.

Ce que MC3D Line applique concrètement sur ses productions SLS

Notre procédure de production repose sur trois contrôles systématiques : un préconditionnement de la poudre avec traçabilité du taux de mélange, un préchauffage homogène du bac avant lancement, et un cycle de refroidissement contrôlé après impression pour limiter les contraintes résiduelles.

• Repère contractuel appliqué : ±0,3 % avec plancher de 0,2 mm sur les cotes fonctionnelles, ajusté au cas par cas selon la géométrie.
• Compensation CAO systématique sur les alésages fonctionnels avant lancement en machine.
• Reprise par usinage CNC 4 axes proposée directement en interne pour les cotes critiques hors tolérance native.

Une pièce test validée avant série reste le seul moyen fiable de confirmer qu’une compensation CAO produit exactement la cote attendue sur votre géométrie spécifique, pas sur une géométrie de référence générique.

Ce qu’on retient trop souvent mal sur la précision SLS

La confusion la plus fréquente que je constate consiste à traiter le SLS comme un procédé d’usinage moins précis, alors que c’est un procédé différent avec sa propre logique de tolérancement. Les ingénieurs qui appliquent leurs habitudes d’usinage à un plan SLS perdent du temps en reprises évitables. Priorité numéro un : classer les cotes par criticité dès la conception, planifier le post-traitement avant l’impression, pas après, et valider systématiquement sur pièce test avant série. Pour un cahier des charges précis, contactez notre bureau d’études.

— romain

SLS PA12 chez MC3D Line : de la pièce test à la série validée

Vous savez désormais où se situent les limites réelles du frittage sélectif par laser sur vos cotes critiques. MC3D Line applique ces repères directement en production, avec un contrôle métrologique documenté sur chaque lot et une reprise en usinage CNC 4 axes disponible en interne pour les tolérances qui dépassent les capacités natives du SLS.

Notre bureau d’études intervient en amont pour ajuster votre fichier CAO, classer vos cotes par criticité et proposer les compensations dimensionnelles adaptées à votre géométrie, avant même le premier tirage. Cette étape évite les allers retours coûteux entre prototype non conforme et correction de plan. Que vous ayez besoin d’une pièce unitaire fonctionnelle ou d’une petite série homogène en PA12, notre atelier basé en Essonne gère l’ensemble du processus, de la préparation poudre au contrôle final. Envoyez-nous votre dessin de définition pour un devis avec repères de tolérance chiffrés sur vos cotes critiques.

Points clés

Sources

Pour approfondir les repères chiffrés utilisés dans cet article, consultez les données mesurées sur imprimante P360 publiées par TPM3D, les explications sur les facteurs process détaillées par Kintek, et le guide pratique sur la précision publié par KL-Annuaire. Ces sources couvrent la métrologie appliquée, les paramètres laser et le comportement des poudres nylon en production.

• Quelle est la précision des impressions 3D SLS? — KL-Annuaire
• Qualité d’impression 3D SLS : Précision, finition de surface et détails des pièces réelles - TPM3D
• Grain de surface de l’impression 3D SLS du nylon : Causes et amélioration
• Quels Sont Les Facteurs Affectant Le Frittage Sélectif Par Laser ? - Kintek Solution

Questions fréquentes

Qu’est-ce que l’impression en SLS ?

Le frittage sélectif par laser consiste à fusionner localement une poudre polymère couche par couche à l’aide d’un laser, sans support ni bac de résine, pour obtenir des pièces fonctionnelles directement utilisables.

Que signifie l’acronyme SLS ?

SLS signifie « selective laser sintering », soit frittage sélectif par laser en français, une méthode de fabrication additive utilisant la chaleur d’un faisceau laser pour agglomérer de la poudre plutôt que de la faire fondre entièrement.

Qu’est-ce que la technique SLA ?

La stéréolithographie (SLA) polymérise une résine liquide couche par couche sous exposition UV, offrant une finition de surface plus lisse que le SLS mais des pièces généralement moins résistantes mécaniquement ; MC3D Line propose les deux procédés selon l’usage visé.

Quels sont les inconvénients de la fabrication additive ?

Les principaux inconvénients incluent une précision dimensionnelle inférieure à l’usinage sur les cotes serrées, une rugosité de surface plus marquée sans post-traitement, et des coûts par pièce qui restent élevés au delà de certains volumes de série.

Comment améliorer la précision d’une pièce SLS déjà déformée ?

Une reprise par usinage CNC localisé sur les zones critiques reste la solution la plus fiable lorsque la géométrie le permet ; sinon, il faut revoir la conception et le cycle de refroidissement avant relance.
