Cahier des charges 3D industriel : la checklist qui évite les retours

Un cahier des charges 3D industriel doit préciser cinq éléments non négociables : le statut de la pièce (prototype ou pièce finale), les cotes critiques avec leurs tolérances, le matériau et le procédé retenus avec les contraintes d’environnement, les exigences de contrôle et de traçabilité, et enfin les quantités avec le calendrier de livraison. Sans ces cinq blocs, un prestataire ne peut pas chiffrer correctement ni garantir la conformité de la pièce livrée.

En bref:

• La définition précise des cotes critiques, tolérances, matériaux et quantités est indispensable pour garantir la conformité et éviter les retards ou litiges.
• Le choix du procédé d’impression doit toujours s’appuyer sur la fonction finale de la pièce, en détaillant notamment la résistance chimique, la température de service et les normes sectorielles.
• Fournir un fichier CAO paramétrique ou neutre, accompagné d’un plan de définition précis, est essentiel pour éviter toute erreur d’usinage ou de fabrication.
• Une étude DfAM claire et documentée permet d’optimiser la conception, de réduire les coûts, et de formaliser les règles à respecter lors de la fabrication additive.
• La traçabilité complète des paramètres d’impression, des certificats matière et des contrôles dimensionnels est cruciale pour assurer la répétabilité et la qualité en série.

Table des matières

• Qu’est-ce qu’un cahier des charges 3D doit contenir absolument ?
• Comment choisir le matériau et le procédé d’impression adaptés ?
• Quels fichiers et annotations fournir pour éviter les erreurs d’usinage ?
• Quels livrables attendre d’une étude DfAM ?
• Quels documents de contrôle qualité exiger du prestataire ?
• Comment évaluer la capacité technique d’un prestataire 3D ?
• Quelles erreurs reviennent le plus souvent dans un cahier des charges 3D ?
• Quels sont les risques spécifiques à anticiper en fabrication additive ?
• Comment valider un cahier des charges avec son prestataire avant lancement ?
• À quoi ressemble un cahier des charges 3D selon le secteur ?
• Qui détient les droits sur un fichier 3D conçu sur mesure ?
• Ce que l’expérience atelier révèle sur les bons cahiers des charges
• Faites auditer votre cahier des charges avant de lancer la fabrication
• Sources
• Questions fréquentes

Qu’est-ce qu’un cahier des charges 3D doit contenir absolument ?

Un cahier des charges 3D imprécis coûte cher : reprises, litiges sur les tolérances, délais qui dérapent. Les rubriques suivantes forment le socle attendu par tout bureau d’études ou atelier de fabrication additive sérieux.

Ce document doit d’abord poser le contexte fonctionnel : à quoi sert la pièce, dans quel sous-ensemble s’intègre-t-elle, et quelles sollicitations mécaniques ou thermiques va-t-elle subir en service. Un cahier des charges d’impression 3D doit préciser la fonction de la pièce, son environnement d’usage et ses contraintes mécaniques, sans quoi le bureau d’études travaille à l’aveugle sur les marges de sécurité à intégrer.

Les rubriques suivantes complètent le dossier :

• Cotes critiques et tolérances : repérez-les sur un plan cotté, avec la méthode de contrôle attendue (pied à coulisse, machine à mesurer tridimensionnelle, scan 3D).
• Quantités et calendrier : nombre de pièces par lot, cadence prévisionnelle, date de livraison souhaitée et marge acceptable.
• Objectifs qualité : niveau d’acceptation, criticité de la pièce (sécurité, esthétique, fonctionnel).
• Formats de fichiers numériques : fichier CAO natif ou neutre pour la conception, fichier maillé pour la fabrication, avec indication des versions logicielles utilisées.

Un dossier qui omet l’un de ces points génère systématiquement des allers-retours avec le prestataire avant même le premier devis chiffré.

Comment choisir le matériau et le procédé d’impression adaptés ?

Le choix technologique et matière découle directement de la fonction visée, jamais l’inverse. Une même géométrie se comporte différemment selon qu’elle sort d’une imprimante FDM, SLA, SLS ou SLM, et cette différence doit apparaître noir sur blanc dans le cahier des charges transmis au prestataire.

• FDM : gabarits, outillages, pièces robustes en petite série, bon compromis coût/délai.
• SLA : détails fins, états de surface lisses, applications nécessitant une bonne définition géométrique.
• SLS : pièces fonctionnelles en nylon (PA12), séries moyennes, bonne tenue mécanique sans supports.
• SLM : pièces métalliques à haute performance mécanique ou thermique, secteur aéronautique ou médical.

Précisez systématiquement la température de service maximale, la résistance chimique requise et le comportement attendu en fatigue. Ces trois propriétés orientent le choix matière bien plus que l’aspect visuel final.

Conseil de pro : notez aussi les normes sectorielles applicables (biocompatibilité pour le medtech, résistance au feu pour l’aéronautique) dès la rédaction du cahier des charges, pas au moment de la réception des pièces.

Quels fichiers et annotations fournir pour éviter les erreurs d’usinage ?

Le format de fichier transmis conditionne la précision de la fabrication autant que le choix machine. Voici l’ordre de priorité à respecter :

1. Fichier CAO paramétrique ou neutre (STEP, IGES) pour toute conception nécessitant une reprise ou une optimisation DfAM. C’est le format de référence pour le bureau d’études.
2. Fichier maillé STL pour l’impression proprement dite, généré à partir du fichier CAO validé, jamais l’inverse.
3. Plan de définition indiquant les zones fonctionnelles, les cotes critiques au dixième de millimètre près pour les ajustements serrés, et l’état de surface attendu (rugosité Ra).
4. Repérage des zones sensibles : perçages taraudés, portées d’étanchéité, surfaces de contact, avec l’orientation d’impression souhaitée si elle influe sur la résistance mécanique.

Un fichier STL envoyé seul, sans plan de définition, oblige le prestataire à deviner les tolérances. C’est la source numéro un de non-conformité en petite série.

Quels livrables attendre d’une étude DfAM ?

Une étude de conception orientée fabrication additive doit produire des livrables concrets, pas seulement des recommandations verbales. Le guide du CT‑IPC sur les étapes d’un projet de fabrication additive recommande une phase de faisabilité et d’optimisation avant impression, précisément pour réduire les coûts et les risques de reprise.

Les livrables attendus incluent :

• Un rapport de reconception avec comparatif avant/après (masse, volume, nombre de pièces).
• Une simulation de tenue mécanique sur les zones critiques identifiées.
• Un comparatif coûts et délais entre plusieurs orientations d’impression ou variantes de conception.

L’étude doit également fixer des règles concrètes : épaisseur de paroi minimale, diamètre de perçage réalisable sans reprise, rayons de raccordement pour limiter les concentrations de contraintes, et localisation des nervures ou zones à alléger. Ce paramètre doit être facturé et documenté séparément, pas noyé dans un forfait global.

Conseil de pro : demandez toujours le compte rendu écrit de l’étude de faisabilité, pas seulement le fichier optimisé. Ce document formalise les choix et sert de référence en cas de litige ultérieur, comme le recommande le référentiel de conception en fabrication additive.

Pour approfondir les règles de conception applicables selon le procédé, notre guide sur la conception en fabrication additive détaille les marges à prévoir zone par zone.

Quels documents de contrôle qualité exiger du prestataire ?

La traçabilité d’une série de pièces imprimées repose sur des documents précis, pas sur une déclaration de conformité générique. Les protocoles décrits dans la norme sur les méthodes d’essai en fabrication additive définissent la manière de quantifier précision dimensionnelle, fidélité géométrique et propriétés mécaniques.

• Certificat matière : lot, fournisseur, date de fabrication du filament ou de la poudre.
• Fiche de lot d’impression : machine utilisée, paramètres, opérateur, date.
• Rapport dimensionnel : mesures par machine à mesurer tridimensionnelle (MMT) ou scan 3D sur les cotes critiques identifiées au plan.
• Plan d’échantillonnage : taille de l’échantillon contrôlé par lot et critères d’acceptation associés.
• Procédure de non-conformité : traitement des pièces hors tolérance, reprise ou rebut, avec délai de notification.

Exiger l’archivage des paramètres d’impression (température de buse, vitesse, refroidissement) garantit la répétabilité lors du passage du prototype à la petite série. Notre article sur le contrôle qualité en fabrication additive détaille les méthodes de mesure les plus courantes en atelier.

Comment évaluer la capacité technique d’un prestataire 3D ?

Le choix du prestataire se joue sur des critères vérifiables, pas sur une plaquette commerciale. Voici la démarche à suivre avant d’envoyer un cahier des charges pour devis.

1. Vérifiez le parc machine face à vos exigences : technologies disponibles, volumes d’impression, capacité en petite série sans surcoût prohibitif.
2. Demandez les procédures qualité documentées : fiches de contrôle type, plan d’échantillonnage standard, gestion des non-conformités.
3. Interrogez sur la traçabilité : archivage des paramètres d’impression, durée de conservation des dossiers de fabrication.
4. Posez des questions précises : quels certificats matière sont fournis par défaut, quels protocoles d’essai sont appliqués, quel délai de reprise en cas de non-conformité.
5. Clarifiez les attendus contractuels : délai ferme ou indicatif, garantie sur les pièces livrées, conditions de reprise en cas de défaut avéré.

Les délais réels varient fortement selon la technologie : un prototype FDM simple peut sortir en quelques jours, tandis qu’une pièce métallique en fabrication additive demande souvent plusieurs semaines une fois les post-traitements comptés. Un prestataire qui ne détaille pas ce planning en amont sous-estime généralement la charge réelle.

Quelles erreurs reviennent le plus souvent dans un cahier des charges 3D ?

Trois erreurs expliquent la majorité des retards constatés en atelier.

• Fichier envoyé sans annotation : exigez systématiquement un plan avec repères et cotes critiques, jamais un STL nu.
• Zones fonctionnelles non identifiées : classez explicitement les surfaces critiques (portées, filetages) et les zones purement esthétiques.
• Absence de protocole de réception : définissez les critères d’acceptation et le plan d’échantillonnage avant le lancement de la fabrication, pas à la livraison.

Corriger ces trois points en amont élimine la plupart des non-conformités évitables.

Quels sont les risques spécifiques à anticiper en fabrication additive ?

La fabrication additive introduit des contraintes que l’usinage traditionnel ne connaît pas, et un cahier des charges qui les ignore expose le projet à des surprises coûteuses. L’anisotropie mécanique en est l’exemple le plus fréquent : selon l’axe d’impression, une pièce peut présenter une résistance très différente en traction ou en flexion, ce qui impose de préciser l’orientation de fabrication dès la conception plutôt que de la laisser au libre choix de l’atelier.

Le retrait matière et la déformation post-impression constituent un second risque, particulièrement sensible sur les grandes surfaces planes ou les pièces à parois fines en SLS et en SLM. Un cahier des charges rigoureux doit indiquer les zones où la planéité est critique, afin que le prestataire adapte les supports ou prévoie une reprise d’usinage sur ces surfaces.

La porosité résiduelle, surtout en frittage laser métallique, peut affecter la tenue en fatigue d’une pièce soumise à des cycles répétés. Pour les applications structurelles, précisez si un contrôle par radiographie ou par immersion est requis, et à quel taux de porosité acceptable.

Enfin, la dépendance aux paramètres machine reste sous-estimée : deux imprimantes du même modèle peuvent produire des résultats légèrement différents si les paramètres ne sont pas strictement identiques. C’est pourquoi l’archivage des paramètres d’impression devient une clause à part entière du cahier des charges dès qu’un projet passe du prototype unitaire à la petite série reproductible.

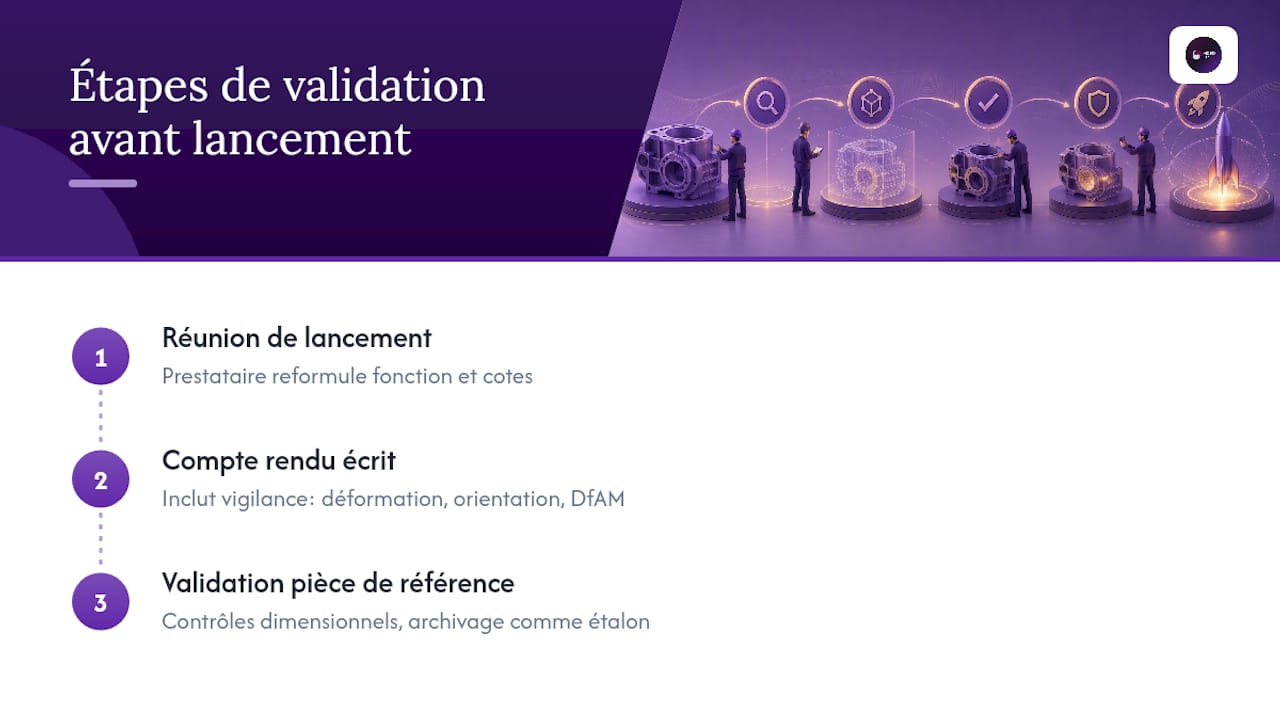

Comment valider un cahier des charges avec son prestataire avant lancement ?

La validation d’un cahier des charges ne se limite pas à un envoi par e-mail suivi d’un devis. Une revue technique croisée entre le donneur d’ordre et le bureau d’études et du prestataire permet de lever les ambiguïtés avant que la fabrication ne commence, et cette étape fait gagner un temps considérable sur les projets en petite série.

La première étape consiste à organiser une réunion de lancement, même courte, où le prestataire reformule sa compréhension de la fonction de la pièce et des cotes critiques. Cette reformulation révèle souvent des zones d’incompréhension que le document écrit seul n’aurait pas fait apparaître.

Ensuite, demandez systématiquement un compte rendu écrit de cette revue, incluant les points de vigilance identifiés côté fabrication (zones à risque de déformation, choix d’orientation, nécessité éventuelle d’une étude DfAM complémentaire). Ce document sert de référence commune en cas de désaccord ultérieur sur l’interprétation d’une cote.

Enfin, formalisez un point d’étape avant lancement en série : validation d’un premier exemplaire (souvent appelé pièce d’essai ou pièce de référence) sur lequel les contrôles dimensionnels sont effectués et comparés au plan. Cette pièce de référence, conservée en archive, devient l’étalon de comparaison pour tout le lot suivant. C’est une pratique simple, peu coûteuse, et qui évite l’essentiel des litiges de conformité en fin de série.

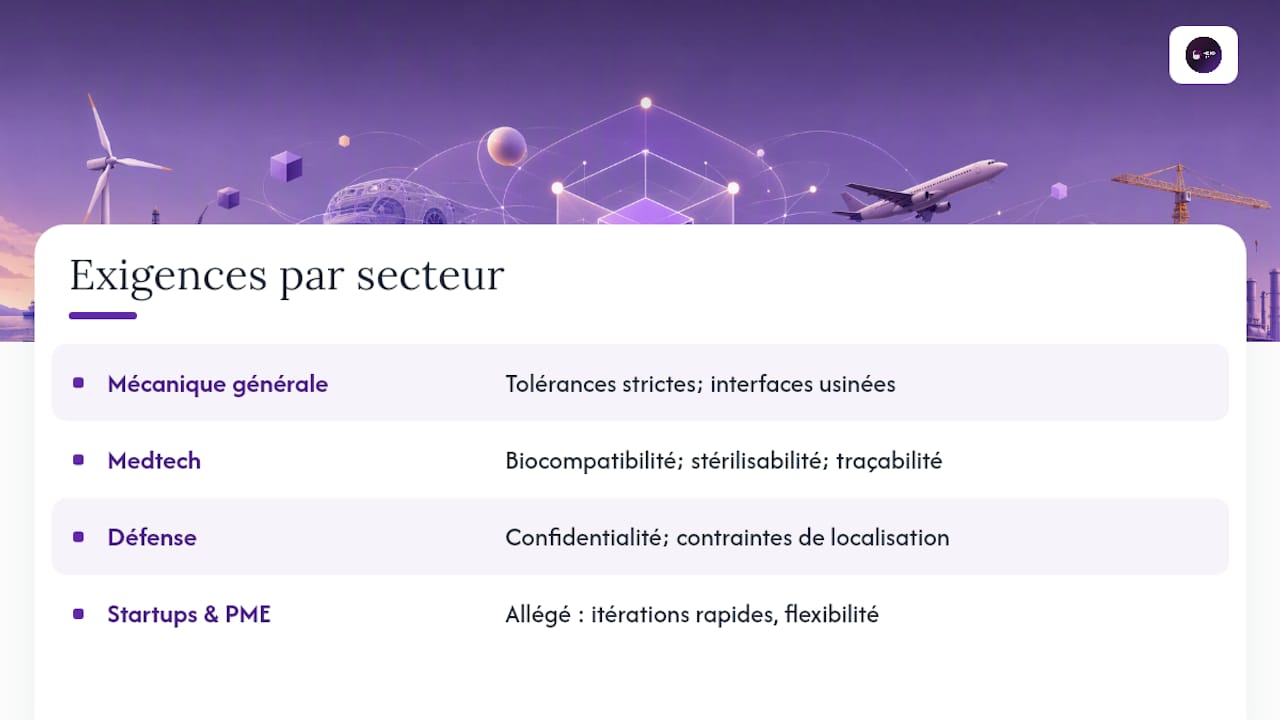

À quoi ressemble un cahier des charges 3D selon le secteur ?

La structure générale d’un cahier des charges reste la même, mais le niveau d’exigence et les rubriques complémentaires varient fortement selon le secteur d’application.

Dans l’industrie mécanique générale, le dossier met l’accent sur les tolérances d’ajustement, la résistance à la fatigue et le comportement thermique en service. Les cotes critiques concernent souvent des portées d’assemblage ou des interfaces avec des pièces usinées classiquement, ce qui impose une cohérence dimensionnelle stricte entre pièce imprimée et pièce mécanique existante.

Pour le secteur medtech, le cahier des charges intègre des exigences de biocompatibilité, de stérilisabilité et de traçabilité renforcée, avec un archivage des paramètres de fabrication souvent plus long qu’en mécanique générale. La documentation qualité devient ici presque aussi volumineuse que le dossier de conception lui-même.

Dans le secteur défense, les exigences de confidentialité s’ajoutent aux critères techniques classiques : le cahier des charges précise souvent des clauses de non-divulgation et des contraintes sur la localisation de fabrication, en plus des tolérances mécaniques habituelles.

Pour les startups et PME en phase de prototypage rapide, le cahier des charges reste volontairement allégé sur la traçabilité mais insiste sur la rapidité d’itération et la flexibilité de reprise en cas de modification de conception entre deux versions. Un modèle de cahier des charges pour projet 3D adapté à cette phase privilégie la clarté fonctionnelle plutôt que l’exhaustivité documentaire, quitte à la renforcer une fois la conception stabilisée.

Qui détient les droits sur un fichier 3D conçu sur mesure ?

La question de la propriété intellectuelle se pose dès qu’un bureau d’études externe participe à la conception d’une pièce, et elle mérite une clause explicite dans le cahier des charges plutôt qu’une présomption tacite.

En règle générale, le fichier CAO final et les droits d’exploitation associés reviennent au donneur d’ordre qui a commandé et financé l’étude, à condition que cette cession soit précisée contractuellement. Sans clause écrite, le prestataire qui a produit le fichier peut conserver certains droits sur la méthode ou les optimisations développées, ce qui crée une ambiguïté en cas de changement de fournisseur ultérieur.

La responsabilité en cas de défaillance de la pièce constitue le second enjeu à clarifier. Si le prestataire a réalisé uniquement la fabrication à partir d’un fichier fourni par le client, sa responsabilité se limite généralement à la conformité dimensionnelle et matière. En revanche, si le prestataire a participé à la conception via une étude DfAM, sa responsabilité peut s’étendre aux choix de conception eux-mêmes, ce qui justifie de documenter précisément qui a validé quelle décision technique, et à quelle étape du projet.

Ces clauses de propriété intellectuelle et de responsabilité doivent figurer dans le cahier des charges ou dans le contrat qui l’accompagne, jamais laissées à une interprétation informelle une fois le projet lancé.

Ce que l’expérience atelier révèle sur les bons cahiers des charges

Les cahiers des charges qui fonctionnent le mieux ne sont pas les plus longs, mais ceux qui distinguent clairement les zones critiques des zones libres avant même de parler matériau. La maturité industrielle d’un prestataire se lit autant dans sa documentation de procédures que dans son parc machine : un atelier qui archive systématiquement ses paramètres d’impression réduit les écarts entre deux lots bien plus efficacement qu’un parc de machines dernier cri sans traçabilité. Préparez un brief technique structuré avant toute demande de devis : rapport d’étude DfAM, certificats matière attendus, rapport de contrôle dimensionnel exigé. C’est ce document, plus que le fichier 3D seul, qui distingue un projet piloté d’un projet qui subit ses aléas de fabrication.

— romain

Faites auditer votre cahier des charges avant de lancer la fabrication

MC3D Line est l’alternative à l’atelier généraliste pour les projets industriels qui ne tolèrent pas l’à-peu-près sur les tolérances : un audit technique du cahier des charges avant devis, pas un chiffrage automatique sur fichier brut.

Basé en Essonne (91), notre bureau accompagne les projets de prototypage fonctionnel et de petite série en SLS PA12, FDM haute performance et SLA, avec un bureau d’études mécanique capable de mener l’étude DfAM en amont plutôt que de la facturer en reprise après coup. Nos livrables : rapport d’étude technique, certificats matière, rapport de contrôle dimensionnel, et plan d’action correctif si le fichier fourni présente des zones ambiguës. Pour les startups et PME cherchant une production agile, cet audit initial évite souvent plusieurs semaines de retour et modification.

Envoyez votre fichier et vos cotes critiques : nous vous répondons avec un diagnostic de faisabilité et un devis chiffré sous quelques jours ouvrés.

Sources

• Fabrication additive - Principes généraux - Partie 3 : caractéristiques principales et méthodes d’essai correspondantes
• Les 6 étapes d’un projet de fabrication additive - CT‑IPC

Questions fréquentes

Quelles sont les 4 composantes essentielles d’un cahier des charges ?

Un cahier des charges 3D repose sur quatre piliers : la fonction et l’environnement d’usage de la pièce, les cotes critiques avec leurs tolérances, le choix matériau/procédé, et les exigences de contrôle qualité avec les quantités et délais associés.

Quel est le logiciel 3D le plus utilisé en conception industrielle ?

Les logiciels de conception assistée par ordinateur les plus répandus en milieu industriel restent SolidWorks et Autodesk Inventor pour la modélisation paramétrique, exportables en formats STEP ou IGES exploitables par un bureau d’études externe.

Quel format de fichier privilégier pour un cahier des charges 3D ?

Pour la conception, privilégiez un fichier CAO neutre (STEP ou IGES) qui préserve les cotes et les relations géométriques ; pour la fabrication proprement dite, le format STL reste la référence, à condition d’être accompagné d’un plan annoté.

Comment savoir si ma pièce nécessite une étude DfAM ?

Une étude DfAM devient pertinente dès que la pièce passe du prototype unitaire à la petite série, ou quand la géométrie présente des zones fines, des porte-à-faux ou des exigences mécaniques élevées qui justifient une optimisation avant impression.
