Intégrer l’impression 3D en R&D : accélérez vos prototypes
TL;DR:
- La fabrication additive réduit de 70 à 80% les délais de prototypage en R&D pour PME françaises.
- Elle offre une flexibilité accrue permettant d’enchaîner plusieurs itérations rapidement et à moindre coût.
- Le choix de technologie et l’hybridation avec l’usinage optimisent la performance et la fiabilité des prototypes.
Réduire de 70 à 80% le délai de mise à disposition d’un prototype fonctionnel : voilà ce que permet aujourd’hui la fabrication additive pour les équipes R&D des PME industrielles françaises. Pourtant, beaucoup de responsables hésitent encore, convaincus que ces technologies restent l’apanage des grands groupes ou supposent des investissements disproportionnés. Ce guide dissipe ces idées reçues en posant un cadre méthodologique clair : choix technologique, optimisation mécanique, cas concrets de PME françaises et approche hybride. Vous repartez avec un plan d’action directement applicable, quelle que soit votre maturité actuelle en fabrication additive.
Table des matières
- Pourquoi l’impression 3D révolutionne la R&D industrielle
- Panorama des technologies 3D pour prototypes fonctionnels
- Études de cas : comment des PME françaises transforment leur R&D
- Optimiser conception, résistance et coût : les clés du succès
- Notre avis : pourquoi la combinaison 3D et méthodes traditionnelles change vraiment la donne
- Pour aller plus loin : vos prochaines étapes vers l’impression 3D en R&D
- Foire aux questions
Points Clés
| Point | Détails |
|---|---|
| Prototypage accéléré | L’impression 3D permet d’obtenir des prototypes fonctionnels en quelques jours tout en itérant plus vite. |
| Technologies adaptées | FDM, SLA et SLS/MJF couvrent tous les besoins mécaniques en fonction du niveau d’exigence et de coût. |
| Applications concrètes PME | De nombreuses PME françaises gagnent du temps et de l’argent grâce à l’intégration intelligente de la 3D en R&D. |
| Astuce d’optimisation | Pour maximiser la résistance, soignez l’orientation, l’infill et la matière dès la CAO. |
Pourquoi l’impression 3D révolutionne la R&D industrielle
La fabrication additive transforme en profondeur le cycle de développement produit dans les PME industrielles. Là où un prototype usiné traditionnel nécessitait plusieurs semaines de délai, entre la demande de devis, la programmation CN et la mise en fabrication, il est désormais possible d’obtenir une pièce fonctionnelle en 24 à 72 heures, soit une réduction de 70 à 80% des délais. Ce chiffre n’est pas anecdotique : il change la nature même du cycle d’itération en R&D.
Avant l’impression 3D, chaque modification de géométrie entraînait un nouveau cycle d’outillage, donc un coût et un délai supplémentaires. Aujourd’hui, corriger un profil de fixation ou ajuster une épaisseur de paroi ne coûte que quelques heures de re-paramétrage et une nouvelle impression. Cette flexibilité est particulièrement précieuse pour les PME françaises en fabrication additive, qui n’ont pas les ressources pour absorber des cycles de développement de six mois.
| Critère | Avant impression 3D | Avec impression 3D |
|---|---|---|
| Délai prototype | 3 à 6 semaines | 24 à 72 heures |
| Coût par itération | 800 à 3 000 € | 50 à 300 € |
| Nombre d’itérations possible | 1 à 2 par mois | 5 à 10 par mois |
| Coût d’outillage | Élevé, non récupérable | Nul |
Les bénéfices structurants pour les PME industrielles s’articulent autour de plusieurs axes majeurs :
- Réduction du risque technologique : valider une géométrie ou un assemblage en quelques jours avant tout engagement sur outillage.
- Accélération de l’innovation : enchaîner les itérations sans contrainte budgétaire par cycle.
- Flexibilité de production : adapter les pièces à une demande changeante sans modifier les process aval.
- Avantage compétitif : raccourcir le time-to-market d’une référence peut représenter plusieurs mois d’avance sur un concurrent.
Comme le résument les spécialistes du prototypage rapide en fabrication additive, le retour sur investissement est mesurable dès la première série de prototypes, souvent en moins de trois mois d’utilisation intensive. Pour les équipes R&D, l’impression 3D n’est plus un outil auxiliaire : c’est un levier stratégique central dans la compétitivité industrielle.

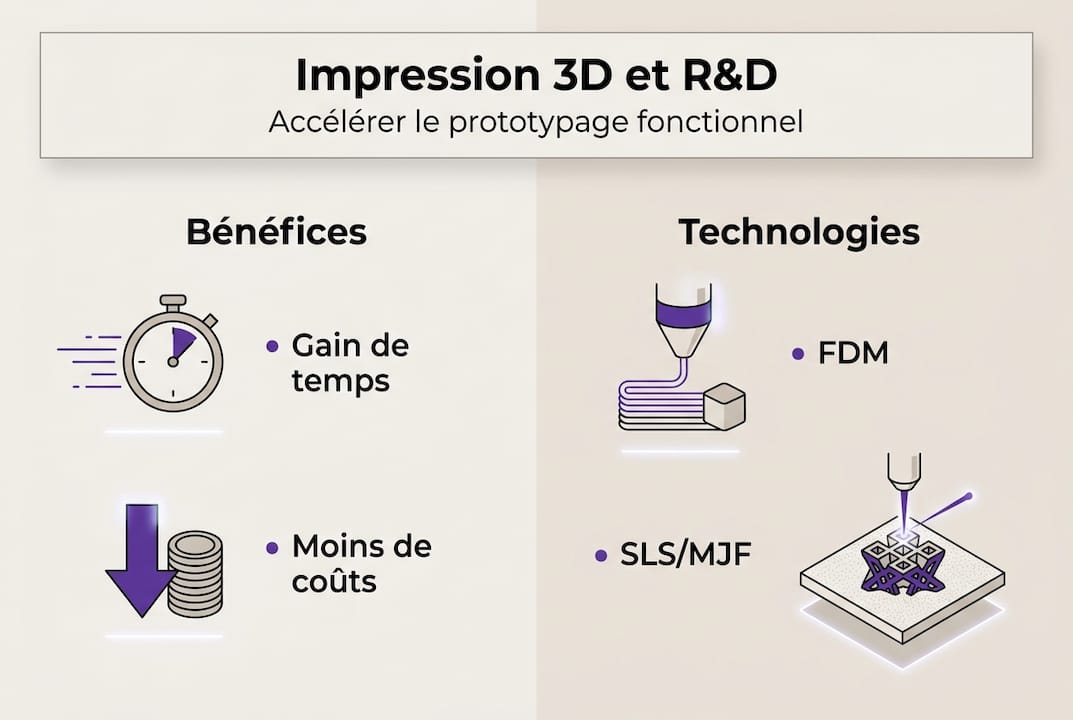

Panorama des technologies 3D pour prototypes fonctionnels
Après avoir compris les avantages de l’impression 3D, reste à choisir la technologie adaptée à votre application spécifique. Trois procédés dominent le marché du prototypage industriel, chacun avec un positionnement distinct selon les contraintes mécaniques, de finition et de coût.
Le FDM (Fused Deposition Modeling) est le procédé le plus accessible. Il convient parfaitement aux pièces de validation géométrique, aux gabarits de montage et aux coques de protection. Son coût par pièce est faible, les matériaux disponibles (ABS, PLA, PETG, TPU industriel) couvrent une grande variété d’usages, et la maintenance des équipements est simple. Ses limites résident dans l’anisotropie inter-couches et la finition de surface, moins adaptée aux pièces d’étanchéité ou de précision.
La SLA (Stéréolithographie) offre une précision dimensionnelle et une qualité de surface nettement supérieures, idéales pour les pièces de présentation ou les prototypes nécessitant des tolérances serrées. Elle est couramment utilisée pour des connecteurs, des boîtiers électroniques et des pièces optiques.
Le SLS (Frittage Sélectif par Laser) et le MJF (Multi Jet Fusion) représentent le haut du spectre pour les propriétés mécaniques. Le PA12 fritté en SLS offre une résistance mécanique élevée et une étanchéité jusqu’à 10 bar en MJF, ce qui en fait le choix privilégié pour les prototypes fonctionnels soumis à des contraintes réelles de pression, de choc ou de fatigue.
| Procédé | Coût | Résistance mécanique | Finition | Séries possibles |
|---|---|---|---|---|
| FDM | Faible | Moyenne | Brute | 1 à 50 pièces |
| SLA | Moyen | Modérée | Excellente | 1 à 20 pièces |
| SLS/MJF | Élevé | Haute | Bonne | 1 à 500 pièces |
Les matériaux à connaître pour la mécanique industrielle sont les suivants :
- PA12 SLS/MJF : résistance à la traction, rigidité, étanchéité.
- ABS FDM : bonne ténacité, usage général en validation.
- TPU industriel : flexibilité, résistance à l’abrasion, joints fonctionnels.
- Composites fibre courte : rigidité renforcée, substitution aluminium en prototypage.
Les choix de matériaux déterminent en grande partie la pertinence d’un prototype pour les tests fonctionnels. Vous pouvez approfondir la sélection technologique dans notre guide sur les technologies d’impression 3D disponibles pour la mécanique légère.
Conseil de pro : combiner FDM pour les pré-séries de validation géométrique et SLS pour les tests mécaniques intensifs permet d’optimiser simultanément les coûts de développement et la robustesse des données de qualification.
Études de cas : comment des PME françaises transforment leur R&D
Une fois la technologie sélectionnée, voyons son impact concret chez des industriels qui ont franchi le pas.
1. Tech3D à Lyon : prototypage mécanique accéléré
Cette PME spécialisée dans les pièces mécaniques de précision a intégré l’impression 3D FDM et SLS dans sa chaîne de développement. Résultat : les cycles de validation de nouveaux composants sont passés de six à huit semaines à moins de cinq jours ouvrés. Les équipes R&D enchaînent désormais plusieurs itérations là où une seule était possible auparavant, ce qui a directement accéléré la mise sur le marché de trois nouvelles références produit.
2. Pentaprint3D : petites séries et gain de time-to-market
Pentaprint3D illustre parfaitement le potentiel des PME industrielles françaises en fabrication additive. Grâce à une intégration méthodique de la fabrication additive pour petites séries, cette entreprise a gagné six mois de time-to-market sur un projet clé, tout en produisant des séries régulières de 25 pièces par mois avec un coût unitaire compétitif face à l’injection plastique.
3. Gary Mécanique : réparation et remplacement de pièces obsolètes
Gary Mécanique a utilisé la fabrication additive pour recréer des pièces de machines dont les moules d’origine n’existaient plus. Ce cas d’utilisation industriel démontre que l’impression 3D n’est pas seulement un outil de prototypage : c’est aussi un levier de maintenance industrielle et de continuité opérationnelle.
Ces trois exemples convergent vers un constat partagé : les PME qui intègrent la fabrication additive dans leur R&D ne se contentent pas de gagner du temps. Elles restructurent leur approche de l’innovation, en réduisant le coût de l’erreur et en augmentant leur capacité à répondre aux évolutions du marché.
Les indicateurs clés retenus sur ces projets montrent des économies sur l’outillage de 40 à 60%, des délais de livraison prototype divisés par cinq et des coûts de retouche post-validation réduits grâce à un nombre d’itérations plus élevé en phase de conception.
Optimiser conception, résistance et coût : les clés du succès
S’inspirer des cas concrets, c’est bien. Pour tirer le meilleur de la fabrication additive en R&D, quelques règles méthodologiques sont incontournables.
Les paramètres de fabrication influencent directement les propriétés mécaniques des pièces imprimées. En FDM, un raster à 90°, une paroi supérieure ou égale à 2,5 mm et un infill à 100% permettent d’optimiser significativement le module de Young et la résistance à la pression des pièces produites. L’intégration de composites à fibres courtes renforce encore ces performances.
Voici les paramètres clés à maîtriser et leur impact :
- Orientation des couches : détermine les axes de résistance prioritaires selon les sollicitations attendues.
- Épaisseur des parois : en dessous de 1,5 mm, la résistance chute de façon non linéaire.
- Taux de remplissage (infill) : entre 40% et 100%, l’impact sur la rigidité est proportionnel, mais le coût matière augmente.
- Choix des composites : les filaments chargés fibres de carbone courtes multiplient la rigidité par 2 à 3 en FDM.
| Paramètre | Valeur faible | Valeur optimisée | Impact mesuré |
|---|---|---|---|
| Épaisseur paroi | 1,0 mm | 2,5 mm | +60% résistance à la pression |
| Infill | 40% | 100% | +45% module de Young |
| Orientation raster | 0° | 90° | Résistance en traction optimisée |
Les limites à anticiper concernent principalement l’anisotropie FDM (résistance moindre perpendiculairement aux couches), le volume de production (au-delà de 50 pièces, les procédés traditionnels redeviennent compétitifs) et les contraintes de post-traitement pour les pièces ultra résistantes exigeant des tolérances serrées.
L’hybridation avec l’usinage CNC complémentaire s’impose pour les surfaces fonctionnelles critiques : perçage précis, plans d’appui, filetages. Cette combinaison permet d’optimiser le cycle de vie de la pièce tout en maintenant des coûts maîtrisés sur les phases de prototypage. Consultez également notre guide sur les pièces industrielles économiques à produire en fabrication additive pour identifier les familles de composants les plus rentables.
Conseil de pro : ne validez jamais une pièce fonctionnelle critique sur la seule base des fiches techniques matériaux du fournisseur. Menez une validation empirique sur un lot de pièces produites dans les conditions réelles de fabrication, en sollicitation représentative, avant tout engagement de production.
Notre avis : pourquoi la combinaison 3D et méthodes traditionnelles change vraiment la donne
La tentation de vouloir tout imprimer en 3D est compréhensible, surtout au regard des gains de délai démontrés. Mais l’expérience terrain avec nos clients PME nous enseigne une vérité plus nuancée : la vision « 100% fabrication additive » fonctionne pour les maquettes et les pré-séries, le vrai saut de performance en R&D vient de l’hybridation.
Ce que beaucoup d’équipes oublient, c’est que les tolérances critiques, les états de surface fonctionnels et la validation réglementaire (notamment pour les pièces sous pression ou en contact alimentaire) nécessitent souvent un post-traitement usiné. Ignorer cette réalité en phase de conception, c’est s’exposer à des cycles de correction coûteux en fin de développement.
Notre recommandation est de combiner impression 3D et usinage CNC dès la phase de conception, en identifiant en amont les surfaces qui devront être reprises. Cette approche, que nous mettons en œuvre pour les PME mécaniques en France avec des process FDM/SLS hybrides, réduit les surprises en validation et sécurise le time-to-market sans sacrifier la robustesse des pièces finales. Le bon partenaire n’est pas celui qui imprime le plus vite, mais celui qui comprend votre chaîne de valeur complète.
Pour aller plus loin : vos prochaines étapes vers l’impression 3D en R&D
Vous disposez maintenant d’une vision claire des technologies, des méthodes et des cas d’application qui font la différence dans les PME industrielles françaises. La prochaine étape concrète, c’est de passer à l’action sur votre projet spécifique.
MC3D Line accompagne les équipes R&D de PME industrielles avec des services d’impression 3D SLS frittage laser, FDM et MJF, ainsi que des projets hybrides combinant fabrication additive et usinage CNC. Que vous ayez un prototype à valider sous 48 heures ou une stratégie de fabrication additive à construire, notre guide prototypage constitue un point de départ structuré, et notre équipe technique est disponible pour analyser votre cas précis et vous proposer le mix technologique le plus adapté.
Foire aux questions
Quels délais attendre pour obtenir un prototype fonctionnel en impression 3D ?
Selon la technologie utilisée, il est possible d’obtenir des prototypes mécaniques en 24 à 72 heures, soit une réduction de 70 à 80% par rapport aux procédés traditionnels. Ce délai court permet d’enchaîner plusieurs itérations en une seule semaine de travail.
Faut-il privilégier FDM, SLA ou SLS pour la mécanique ?
FDM convient aux pièces économiques de validation géométrique, SLA pour la précision dimensionnelle, et SLS/MJF pour les prototypes soumis à forte contrainte mécanique. Le choix dépend directement des niveaux de sollicitation attendus en test fonctionnel.
Jusqu’à quelle série l’impression 3D est-elle viable économiquement ?
L’impression 3D reste optimale en dessous de 50 pièces par série ; au-delà, les coûts d’injection plastique ou de fonderie deviennent plus compétitifs. Pour les petites séries et le prototypage, la fabrication additive reste imbattable.
Quels sont les principaux points de vigilance pour des prototypes résistants ?
L’orientation des couches, le taux d’infill, le matériau et l’épaisseur des parois sont les quatre paramètres déterminants pour la résistance mécanique. Une paroi inférieure à 2,5 mm ou un infill insuffisant compromet significativement les performances en charge.
Comment limiter les faiblesses inter-couches (anisotropie) ?
Utiliser SLS ou MJF garantit des propriétés isotropes grâce à la fusion en lit de poudre. En FDM, l’optimisation de l’orientation des pièces par rapport aux axes de sollicitation permet de réduire significativement l’impact de l’anisotropie sur la résistance finale.
