Design pour impression 3D : guide complet 2026
TL;DR:
- La conception pour impression 3D doit intégrer contraintes de surépaisseurs, supports et orientation dès le début.
- L’optimisation du design permet de réduire coûts, délais et rebuts tout en respectant normes industrielles.
- La réussite des projets dépend d’une collaboration agile entre R&D, opérateurs et responsables qualité.
L’impression 3D est souvent perçue comme une technologie sans limites, autorisant toutes les formes imaginables. Cette croyance, répandue y compris dans certaines PME industrielles, conduit trop souvent à des projets coûteux, des rebuts importants et des délais non tenus. La réalité est plus nuancée : la fabrication additive impose ses propres contraintes de conception, distinctes de celles de l’usinage ou du moulage. Ce guide pratique vous accompagne à travers les fondamentaux du design pour impression 3D, les étapes clés du processus, les exigences industrielles concrètes et les leviers d’optimisation qui permettent de réellement tirer parti de cette technologie.
Table des matières
- Concevoir pour l’impression 3D : Fondamentaux et enjeux
- Les étapes clés du design pour impression 3D
- Exigences industrielles : normes, applications et exemples
- Optimisation et anticipation des contraintes de fabrication
- Pourquoi le succès d’un projet 3D dépend de l’agilité et du dialogue
- Allez plus loin avec un accompagnement expert
- Questions fréquentes sur la conception pour impression 3D
Points Clés
| Point | Détails |
|---|---|
| Penser fabrication dès la conception | Adapter le design à la technologie garantit la faisabilité et la qualité finale. |
| Respecter normes et contraintes | S’aligner sur les standards industriels évite des déconvenues en production. |
| Optimiser pour réduire coûts | Anticiper et corriger les défauts de design abaissent les prix de revient et les rebuts. |
| L’itération est clé | Une collaboration efficace accélère le progrès et améliore les résultats. |
Concevoir pour l’impression 3D : Fondamentaux et enjeux
La conception assistée par ordinateur (CAO) classique repose sur des contraintes héritées des procédés soustractifs : fraises, tours, matrices. Passer à la fabrication additive ne signifie pas simplement importer un fichier STL existant et lancer l’impression. Les contraintes de la fabrication additive imposent une réflexion différente dès la conception, intégrant dès l’amorce du projet les spécificités du procédé choisi.
Trois notions fondamentales structurent cette approche. Les surépaisseurs définissent les marges laissées pour les tolérances dimensionnelles et les finitions de surface, indispensables pour garantir l’assemblage des pièces. Les surplombs (angles dépassant généralement 45° selon le procédé) nécessitent soit une conception adaptée, soit l’ajout de supports matériels qui augmentent le temps d’impression et le post-traitement. Enfin, la gestion des supports est un sujet central : leur suppression manuelle ou chimique représente un coût non négligeable qu’il faut anticiper dès le design.
Voici les différences majeures entre une approche CAO classique et une conception orientée fabrication additive :
- Orientation de la pièce : en fabrication additive, la direction de construction influence directement la résistance mécanique et la qualité de surface.
- Structures internes : il est possible d’intégrer des géométries en treillis ou des canaux de refroidissement conformés, impossibles à usiner.
- Consolidation de pièces : plusieurs composants assemblés peuvent être imprimés en une seule pièce, réduisant les coûts d’assemblage.

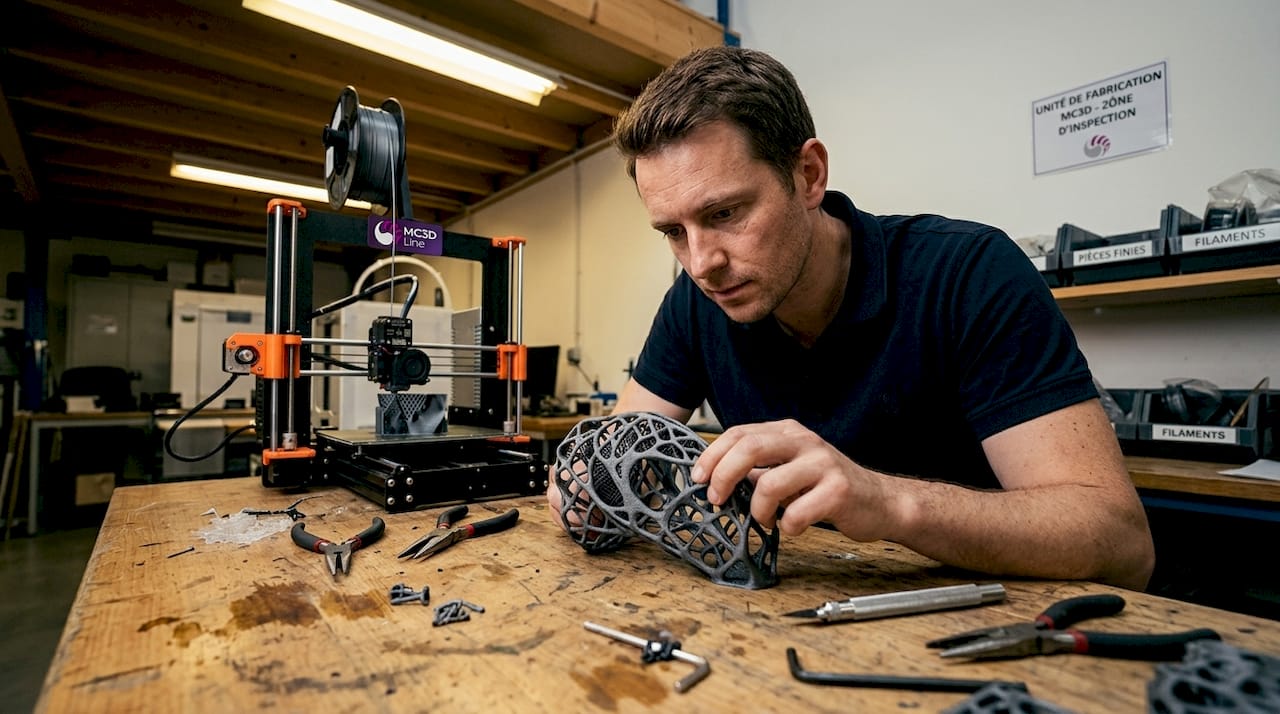

- Matière économisée : l’optimisation topologique, inspirée des formes organiques comme les os ou les branches d’arbre, permet d’alléger jusqu’à 40% la masse d’une pièce.
Penser fonctionnel et orienté fabrication dès le départ n’est pas une contrainte supplémentaire, c’est ce qui transforme une idée en pièce réellement industrialisable.
Cette posture de conception intégrée distingue les équipes R&D qui produisent des pièces robustes au premier essai de celles qui multiplient les itérations coûteuses. Chez MC3D Line, nous accompagnons nos clients industriels pour que ce changement de paradigme devienne une force compétitive.

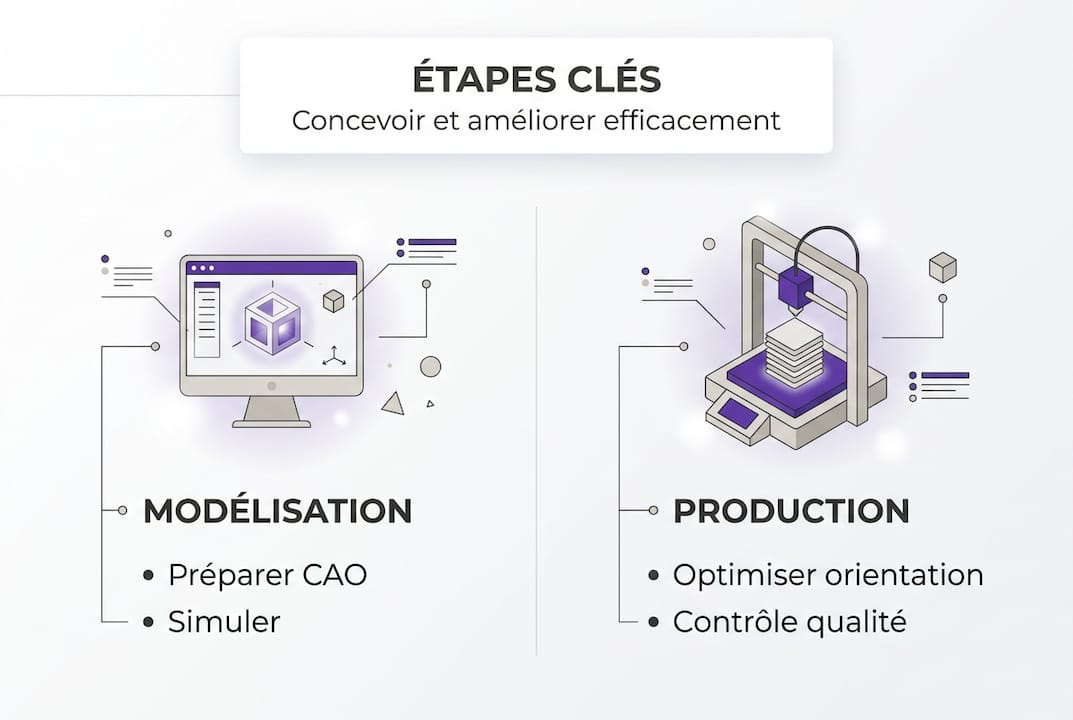

Les étapes clés du design pour impression 3D
Une fois les enjeux fondamentaux posés, le passage à l’acte suppose de suivre un processus structuré. Découper le processus en étapes augmente la qualité et la reproductibilité de chaque pièce produite. Voici les six phases incontournables :
- Identification du besoin industriel : définir les fonctions critiques de la pièce, les contraintes d’usage (charge, température, environnement chimique) et les critères d’acceptation avant toute modélisation.
- Choix du procédé d’impression : SLS (frittage sélectif par laser) pour des pièces fonctionnelles complexes sans support, FDM pour les prototypes rapides et les formes simples, SLA pour les détails fins et la précision dimensionnelle.
- Modélisation orientée fabrication additive : intégrer dans la CAO les angles de surplomb admissibles, les épaisseurs minimales de paroi (généralement 0,8 mm à 1,2 mm selon le procédé), les jeux d’assemblage et les zones de finition requises.
- Préparation du fichier et anticipation des post-traitements : exporter en format STL ou 3MF, vérifier l’étanchéité du maillage, planifier le sablage, la teinture, le traitement thermique ou les inserts filetés nécessaires.
- Vérification fonctionnelle : réaliser une simulation ou un premier prototype physique pour valider les cotes critiques et la tenue mécanique avant la production en série.
- Optimisation continue : collecter les retours terrain, ajuster les paramètres de conception et documenter les évolutions pour améliorer chaque génération de pièce.
Cette approche bénéficie directement aux PME en production additive qui cherchent à réduire le nombre de retouches et à fiabiliser leurs délais de livraison.
Conseil de pro : utilisez des outils de simulation d’impression comme Materialise Magics ou Netfabb dès la phase de modélisation pour détecter automatiquement les zones critiques et estimer les déformations avant impression. Cela réduit significativement les cycles de correction.
Exigences industrielles : normes, applications et exemples
Comprendre la méthodologie ne suffit pas si les exigences industrielles spécifiques à chaque secteur ne sont pas intégrées. Les pièces industrielles économiques produites en fabrication additive doivent répondre à des critères précis selon leur application finale.
| Secteur | Tolérance typique | Matériaux courants | Normes applicables |
|---|---|---|---|
| Aéronautique | ±0,05 mm | PA12, PEEK, titane | AS9100, ASTM F3001 |
| Médical | ±0,1 mm | Résines biocompatibles, PA12 | ISO 13485, FDA |
| Automobile | ±0,2 mm | ABS, PA, TPU | IATF 16949 |
| Industrie générale | ±0,3 mm | PLA, ABS, PA, acier | ISO 9001, ISO/ASTM 52900 |
Le rôle du concepteur 3D est central dans la traduction de ces exigences normatives en choix de design concrets. Un ingénieur R&D doit savoir que la conformité aux normes de fabrication augmente la fiabilité des pièces 3D produites pour usage industriel, notamment lorsqu’elles sont intégrées dans des sous-ensembles certifiés.
Les exigences industrielles se traduisent par plusieurs contraintes pratiques :
- Finitions de surface : un Ra (rugosité arithmétique) inférieur à 3,2 µm peut nécessiter un post-traitement chimique ou mécanique, à planifier dès la phase de design.
- Résistance à la fatigue : l’orientation des couches influe sur la résistance en traction et en fatigue, un point souvent sous-estimé pour les pièces soumises à des cycles répétés.
- Étanchéité : pour les pièces en contact avec des fluides, un traitement d’imprégnation ou une sélection de procédé adaptée (SLS plutôt que FDM) est nécessaire.
- Traçabilité : dans les secteurs réglementés, chaque pièce doit être associée à un fichier de fabrication horodaté et un relevé des paramètres d’impression.
Les pièces mécaniques légères représentent un cas d’usage particulièrement pertinent, où l’optimisation topologique combinée au respect des normes permet de concilier allègement et certification.
Optimisation et anticipation des contraintes de fabrication
Une fois les exigences identifiées, l’optimisation du design devient un levier économique direct. L’optimisation du design 3D permet un gain jusqu’à 20% sur les coûts de production, un chiffre qui justifie pleinement d’investir du temps en phase de conception.
Les principaux paramètres à maîtriser sont les suivants :
- Épaisseur de paroi : en dessous du seuil minimal du procédé, la pièce devient fragile ou impossible à imprimer. Au-dessus du nécessaire, le coût matière explose.
- Orientation d’impression : la même pièce orientée différemment peut réduire les supports de 60% et améliorer sa résistance dans l’axe de sollicitation principale.
- Densité de remplissage : pour les pièces FDM, un remplissage en nid d’abeille à 20% offre un bon rapport résistance/masse pour la plupart des applications non critiques.
| Paramètre optimisé | Gain sur coût matière | Gain sur temps d’impression | Impact qualité |
|---|---|---|---|
| Orientation | Faible | Jusqu’à 35% | Fort (résistance) |
| Remplissage | Jusqu’à 25% | Jusqu’à 20% | Modéré |
| Réduction supports | Jusqu’à 30% | Jusqu’à 40% | Fort (finition) |
| Parois optimisées | Jusqu’à 20% | Jusqu’à 15% | Modéré |
L’optimisation du cycle de vie d’une pièce 3D passe aussi par l’anticipation des reprises : chaque retouche non planifiée coûte en moyenne trois fois plus cher qu’un post-traitement intégré dès la conception. Les performances en impression 3D dépendent autant du design initial que des paramètres machine.
Conseil de pro : pour les petites séries industrielles, nicher plusieurs pièces dans un même plateau d’impression SLS permet de mutualiser les coûts fixes et d’abaisser significativement le prix unitaire, parfois de 30 à 50% selon le volume global.
Les meilleures pratiques pour limiter rebuts et reprises incluent la validation systématique du fichier par un expert fabrication avant lancement, la simulation numérique des déformations thermiques et une revue de conception (design review) formelle impliquant acheteurs et ingénieurs.
Pourquoi le succès d’un projet 3D dépend de l’agilité et du dialogue
Après des années à travailler avec des équipes R&D et des responsables achats en PME industrielle, nous avons observé une vérité que les guides techniques mentionnent rarement : les projets qui réussissent ne sont pas ceux où le design était parfait dès le départ, mais ceux où l’équipe a su ajuster rapidement en intégrant les retours terrain.
L’idée que le rôle essentiel du concepteur se limite à la modélisation CAO est une vision réductrice. La vraie valeur ajoutée réside dans la capacité à dialoguer avec l’opérateur machine, le responsable qualité et l’acheteur en même temps. Un surplomb jugé acceptable en réunion de conception devient une source de rebuts massifs si l’opérateur ne dispose pas des paramètres machines adaptés.
L’innovation en fabrication additive vient rarement d’un respect rigide des étapes. Elle naît d’itérations intelligentes, où chaque retour d’expérience affine la prochaine version. Les équipes qui créent cette boucle de rétroaction courte entre conception, production et usage industriel obtiennent des résultats nettement supérieurs, avec des délais réduits et des coûts mieux maîtrisés.
Allez plus loin avec un accompagnement expert
La conception pour l’impression 3D est un domaine où l’expertise accumulée fait la différence entre une pièce fonctionnelle et un prototype coûteux. Chez MC3D Line, notre bureau d’études en fabrication additive accompagne les ingénieurs R&D et responsables achats à chaque étape, du cahier des charges à la pièce livrée.
Que vous souhaitiez explorer le frittage sélectif par laser pour des pièces fonctionnelles complexes ou optimiser le cycle de vie de vos composants actuels, notre équipe est disponible pour analyser votre projet et proposer des solutions concrètes adaptées à vos contraintes industrielles. Contactez-nous dès aujourd’hui pour bénéficier d’un retour technique personnalisé.
Questions fréquentes sur la conception pour impression 3D
Quels sont les principaux pièges à éviter lors du design pour impression 3D ?
Les erreurs les plus courantes sont le non-respect des tolérances minimales, l’oubli de traitements post-impression et une mauvaise orientation des pièces. En effet, une orientation inadéquate augmente directement le taux d’échec et les coûts de reprise.
Comment choisir le bon matériau pour une pièce imprimée en 3D ?
Il faut définir l’usage, les contraintes mécaniques et thermiques, puis sélectionner la matière adaptée et validée par les normes sectorielles. Le choix des matériaux influence directement les propriétés finales de la pièce et sa tenue en service.
Existe-t-il des certifications ou normes obligatoires pour les designs industriels en impression 3D ?
Oui, des référentiels comme ISO/ASTM 52900 et des normes métier s’appliquent selon le secteur et doivent être respectés pour la production industrielle. La certification des pièces garantit leur conformité et leur sécurité en usage réel.
Comment optimiser le coût de production d’une pièce en impression 3D ?
En anticipant les contraintes du procédé, en réduisant les volumes inutiles et en optimisant le positionnement lors de l’impression, il est possible d’économiser jusqu’à 20%. L’optimisation du design 3D génère des gains mesurables dès la première série de production.
