Pour les ingénieurs R&D et responsables achats des PME industrielles françaises, chaque cycle de prototypage représente un arbitrage entre délai, coût et fiabilité fonctionnelle. La fabrication additive bouleverse cet équilibre : elle permet de produire des géométries impossibles à usiner, de réduire le nombre de pièces assemblées et d’accélérer les itérations de conception. Mais exploiter pleinement ces avantages exige une méthodologie rigoureuse, différente des pratiques classiques. Ce guide vous accompagne étape par étape, de la définition du cahier des charges jusqu’à la validation fonctionnelle, en passant par les règles de conception incontournables pour chaque technologie.
Table des matières
- Comprendre la fabrication additive et ses avantages pour la conception
- Préparer un projet de conception pour fabrication additive : cahier des charges et choix technologiques
- Appliquer les règles essentielles de conception pour la fabrication additive
- Vérification et optimisation fonctionnelle après impression
- Notre point de vue sur la conception pour la fabrication additive
- Passez à l’action avec nos solutions de fabrication additive
- Questions fréquentes sur la conception pour la fabrication additive
Points Clés
| Point | Détails |
|---|---|
| Normes et méthodologie | Le respect de normes et l’adoption d’une méthode DfAM adaptée garantissent réussite technique et conformité. |
| Préparation rigoureuse | Un cahier des charges précis et le bon choix technologique évitent la majorité des erreurs de conception. |
| Règles techniques clés | L’application des épaisseurs, tolérances et astuces d’optimisation assure la fiabilité des prototypes et pièces fonctionnelles. |
| Optimisation post-impression | Validez et améliorez chaque pièce grâce à des tests fonctionnels et à un suivi des performances industrielles. |
Comprendre la fabrication additive et ses avantages pour la conception
Pour bien démarrer, clarifions ce qui distingue la fabrication additive dans le contexte de la conception mécanique.
La fabrication additive consiste à construire une pièce couche par couche à partir d’un fichier numérique, contrairement à l’usinage qui retire de la matière. Cette différence fondamentale ouvre des possibilités géométriques inédites : canaux internes, structures en treillis, formes organiques optimisées. Pour une PME, cela signifie concrètement moins de contraintes d’outillage, des délais de prototypage réduits et une liberté de conception qui transforme l’approche projet.
Principaux bénéfices pour les PME industrielles :
- Prototypage agile : un premier prototype fonctionnel en 24 à 72 heures au lieu de plusieurs semaines
- Réduction de masse : jusqu’à 60 % de gain de poids grâce aux structures lattices et à l’optimisation topologique
- Liberté géométrique : consolidation de plusieurs pièces en une seule, intégration de fonctions multiples
- Réduction des coûts outillage : aucun moule ni gabarit nécessaire pour les petites séries
- Personnalisation unitaire sans surcoût, idéale pour les pièces sur mesure en conception mécanique légère
Le concept clé à maîtriser est le DfAM (Design for Additive Manufacturing, ou conception pour la fabrication additive). Il ne s’agit pas simplement d’imprimer une pièce conçue pour l’usinage : le DfAM intègre dès la phase de conception les contraintes et opportunités propres à chaque procédé additif, notamment les géométries complexes, les structures allégées et la consolidation de fonctions.
| Critère | Usinage traditionnel | Fabrication additive |
|---|---|---|
| Liberté géométrique | Limitée | Très élevée |
| Délai prototype | 2 à 6 semaines | 24 à 72 heures |
| Coût outillage | Élevé | Nul |
| Répétabilité série | Excellente | Bonne à très bonne |
| Matériaux disponibles | Large | En expansion rapide |
« La fabrication additive ne remplace pas l’usinage, elle ouvre un champ de conception que l’usinage ne peut tout simplement pas atteindre. » Cette réalité s’applique aussi bien aux pièces mécaniques qu’aux applications Medtech où la personnalisation est critique.
En France, le cadre normatif est géré par la commission UNM 920, qui pilote les normes relatives à la fabrication additive, aux méthodes de contrôle et aux exigences qualité. Connaître ce cadre est indispensable pour les projets soumis à certification ou à des exigences réglementaires strictes.
Préparer un projet de conception pour fabrication additive : cahier des charges et choix technologiques
Maintenant que vous connaissez les grands avantages de l’impression 3D, détaillons comment préparer efficacement un projet, du besoin à la sélection technologique.
Une préparation rigoureuse conditionne 80 % du succès d’un projet additif. La méthodologie DFAM structure cette phase en quatre étapes clés : analyse des exigences fonctionnelles, optimisation topologique, consolidation de pièces et amélioration des fonctions intégrées. Chaque étape doit être documentée dans le cahier des charges spécifique impression 3D.
Étapes de préparation d’un projet additif :
- Définir les exigences fonctionnelles : charges mécaniques, températures, environnement d’utilisation, durée de vie attendue
- Identifier les contraintes de post-traitement : finition de surface, traitements thermiques, assemblage avec d’autres composants
- Choisir le procédé adapté selon les critères ci-dessous
- Sélectionner les matériaux en cohérence avec les exigences et le procédé
- Valider les outils logiciels : CAO paramétrique, simulation, slicer
Comparatif des procédés principaux :
| Procédé | Résolution | Matériaux | Usage typique | Coût relatif |
|---|---|---|---|---|
| FDM | Moyenne | Polymères, composites | Prototypes, pièces fonctionnelles | Faible |
| SLS | Haute | Polyamide, TPU | Pièces complexes sans support | Moyen |
| SLA/résine | Très haute | Résines techniques | Détails fins, médical | Moyen à élevé |
| Métal (SLM) | Haute | Acier, titane, alu | Pièces mécaniques critiques | Élevé |
Pour les performances en impression 3D, le choix du matériau est aussi déterminant que le procédé. Un polyamide SLS offre une résistance mécanique supérieure à un PLA FDM, mais son coût et ses délais diffèrent significativement.
Les outils logiciels indispensables incluent une CAO paramétrique (Fusion 360, SolidWorks, CATIA), un logiciel d’optimisation topologique (nTopology, Altair Inspire) et un slicer adapté au parc machine. Pour le prototypage rapide, la maîtrise du slicer conditionne directement la qualité des pièces produites.
Conseil de pro : Anticipez systématiquement le post-traitement fonctionnel dès la phase de conception. Un taraudage prévu en post-traitement doit être intégré dans les tolérances du fichier CAO initial, sous peine de reprises coûteuses et de délais supplémentaires.
Appliquer les règles essentielles de conception pour la fabrication additive
Après la préparation, passons au cœur technique : le respect des règles de conception qui font toute la différence.
Les règles de design sont la frontière entre une pièce fonctionnelle et une pièce défectueuse. Elles varient selon le procédé, mais certaines valeurs de référence s’imposent pour le FDM, technologie la plus répandue en PME.
Règles clés pour le FDM selon les bonnes pratiques de conception :
- Épaisseur de paroi minimale : >0,9 mm (idéalement 1,2 mm pour la rigidité)
- Détails en relief ou creux : >1,8 mm pour être reproductibles
- Jeux d’emboîtement : 0,15 à 0,3 mm selon la finition souhaitée
- Ponts horizontaux sans support : <10 mm au-delà desquels des affaissements apparaissent
- Trous fonctionnels : >2 mm de diamètre pour éviter le bouchage
- Surplombs : limiter à 45° sans support, ou intégrer des supports dissolubles
Pour les pièces métal (SLM, DMLS), les contraintes résiduelles et le retrait thermique imposent des règles supplémentaires : orientation d’impression calculée pour minimiser les déformations, supports massifs pour les surfaces planes horizontales, et traitement thermique de détente quasi systématique.
La question des tolérances mérite une attention particulière. Une pièce FDM présente une anisotropie mécanique : elle est plus résistante dans le plan XY que selon l’axe Z. Cette réalité doit guider l’orientation d’impression pour les pièces soumises à des contraintes directionnelles. Pour économiser avec l’impression 3D, optimiser l’orientation réduit aussi le volume de support et donc le coût matière.
L’impression double buse permet d’utiliser des supports solubles (HIPS, PVA) qui s’éliminent sans post-traitement mécanique, une option précieuse pour les géométries complexes. Pour réussir son impression 3D, la combinaison matériau principal et matériau support doit être validée en amont.
Conseil de pro : Arrondissez systématiquement tous les coins intérieurs avec un rayon minimal de 0,5 mm. Les angles vifs concentrent les contraintes et fragilisent la pièce, surtout en FDM. Anticipez également le retrait en surdimensionnant légèrement les cotes critiques selon les données de votre machine.
Vérification et optimisation fonctionnelle après impression
Une fois la pièce fabriquée, la phase de validation reste cruciale. Voici comment s’assurer d’une fonctionnalité optimale.
La validation d’une pièce additive ne se limite pas à un contrôle visuel. Elle suit une méthodologie structurée qui couvre trois niveaux : dimensionnel, mécanique et fonctionnel.
Protocole de contrôle en quatre étapes :
- Contrôle dimensionnel : pied à coulisse, comparateur ou métrologie 3D pour les pièces critiques. Comparer aux tolérances définies dans le cahier des charges
- Contrôle mécanique : essais de traction, flexion ou dureté selon l’usage. Vérifier la cohésion inter-couches sur des éprouvettes témoins
- Contrôle fonctionnel : test d’assemblage, d’étanchéité ou de résistance en conditions réelles d’utilisation
- Post-traitement et re-contrôle : après sablage, peinture, traitement thermique ou usinage de finition, refaire les contrôles critiques
| Étape de contrôle | Outil recommandé | Tolérance typique FDM | Tolérance typique SLS |
|---|---|---|---|
| Dimensionnel | Pied à coulisse, scan 3D | ±0,3 mm | ±0,1 mm |
| Rugosité surface | Rugosimètre | Ra 10 à 25 µm | Ra 8 à 15 µm |
| Résistance mécanique | Machine de traction | Variable selon matériau | Variable selon matériau |
L’indicateur functional improvement rate permet de quantifier les gains obtenus par rapport à la solution précédente. Un cas concret : la consolidation d’un système de distribution d’air comprimé en une pièce unique a permis un downsizing significatif du système mécanique, réduisant le nombre de composants et les risques de fuite. Ce type de retour terrain valide la pertinence de l’approche DfAM sur des projets réels.
« Les gains les plus significatifs ne viennent pas de l’impression elle-même, mais de la repensée complète de la fonction que la pièce doit remplir. »
Pour les projets de cas d’optimisation robotique, cette logique de validation itérative est particulièrement efficace : chaque cycle d’impression et de test affine la conception jusqu’à atteindre les performances cibles.
Notre point de vue sur la conception pour la fabrication additive
Après avoir détaillé méthode et règles, prenons du recul sur le véritable défi de la conception pour l’additif.
Le DfAM est souvent présenté comme une simple liste de règles à respecter. En réalité, il transforme en profondeur la collaboration entre ingénieurs, acheteurs et sous-traitants. La vraie difficulté n’est pas technique : c’est culturelle. Repenser une pièce pour l’additif exige d’accepter de remettre en question des choix de conception parfois vieux de plusieurs décennies.
L’expérience terrain montre que les PME qui obtiennent les meilleurs retours sur investissement sont celles qui intègrent le fabricant additif dès la phase de conception, et non en bout de chaîne. Cette co-conception permet d’éviter les pièges classiques : géométries non imprimables, post-traitements oubliés, tolérances incompatibles avec le procédé choisi.
Le critère du bon sens industriel reste irremplaçable : une pièce optimisée topologiquement mais impossible à contrôler en production n’a aucune valeur. Les optimisations de performances industrielles les plus durables combinent rigueur méthodologique et pragmatisme opérationnel. Le DfAM n’est pas un effet de mode : c’est une compétence stratégique pour les PME qui veulent rester compétitives.
Passez à l’action avec nos solutions de fabrication additive
Prêt à passer de la théorie à la pratique ? Voici comment nous pouvons vous accompagner.

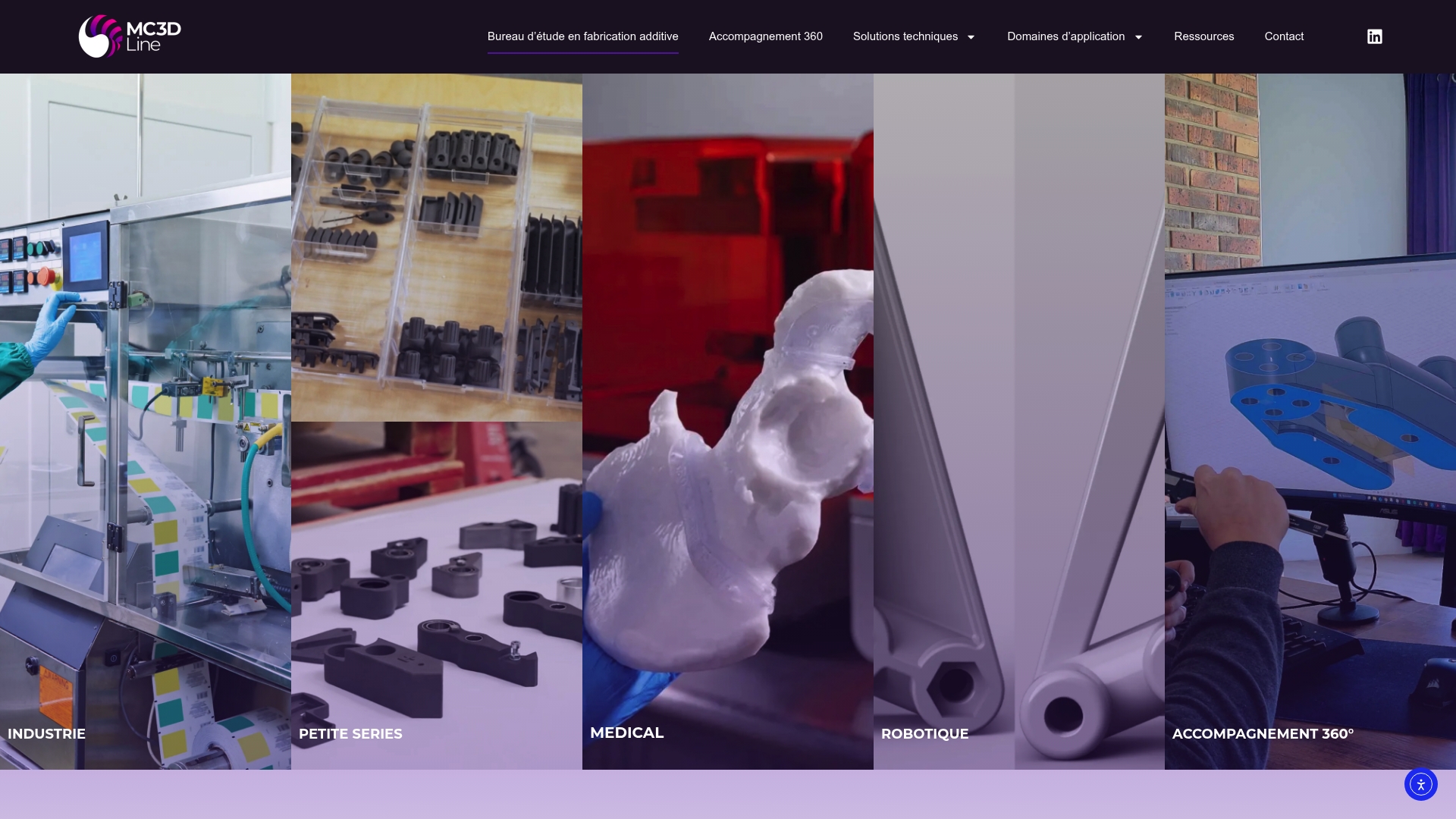

MC3D Line accompagne les ingénieurs R&D et responsables achats des PME industrielles françaises à chaque étape de leurs projets additifs, du conseil en conception jusqu’à la production de pièces finales. Nos équipes maîtrisent les procédés FDM, SLS et SLA, avec des équipements comme le Raise 3D PROPlus pour les pièces techniques haute précision.
Que vous ayez besoin de petites séries impression 3D pour valider un concept ou d’une production récurrente de composants fonctionnels, nos solutions s’adaptent à vos volumes et délais. Pour les projets d’industrie mécanique légère, nous proposons également un accompagnement en ingénierie externalisée pour optimiser vos conceptions dès la phase amont. Contactez nos experts pour une analyse de faisabilité sans engagement.
Questions fréquentes sur la conception pour la fabrication additive
Quels sont les principaux critères pour concevoir une pièce adaptée au FDM ?
Le respect des épaisseurs minimales, ponts et jeux est fondamental : parois supérieures à 0,9 mm, ponts limités à 10 mm, jeux d’emboîtement entre 0,15 et 0,3 mm, et surplombs contenus sous 45° sans support.
Pourquoi le DfAM est-il différent de la conception pour usinage ?
Le DfAM exploite des géométries complexes et lattices impossibles à usiner, permettant l’optimisation multifonction et la consolidation de plusieurs pièces en une seule, ce que l’usinage conventionnel ne peut pas réaliser.
Quels contrôles réaliser après impression additive ?
Un contrôle dimensionnel, mécanique et fonctionnel est nécessaire ; le post-traitement pour résistance fonctionnelle doit être intégré dans le protocole de validation pour garantir la fiabilité en conditions réelles d’utilisation.
