Optimiser le cycle de vie d’une pièce 3D imprimée
- La réussite en fabrication additive dépend d’un cycle de vie complet, de la conception à la fin de vie.
- La conception DfAM optimise performances et coûts en exploitant les libertés géométriques tout en maîtrisant les contraintes.
- Une approche holistique intégrant validation, recyclage et amélioration continue réduit coûts et risques.
La plupart des échecs en fabrication additive industrielle ne surviennent pas pendant l’impression elle-même. Ils trouvent leur origine bien en amont, dans une conception mal adaptée, ou bien en aval, faute de validation rigoureuse ou de stratégie de fin de vie. Pourtant, la majorité des PME concentrent leurs efforts sur la seule phase d’impression, négligeant les étapes qui conditionnent réellement la valeur finale de la pièce. Ce guide vous propose une vision structurée et opérationnelle du cycle de vie complet d’une pièce 3D, de la conception CAO jusqu’au recyclage, pour vous aider à réduire vos risques, maîtriser vos coûts et renforcer votre avantage concurrentiel.
Table des matières
- Décomposer le cycle de vie d’une pièce 3D : les grandes étapes industrielles
- Optimiser la conception pour l’impression additive (DfAM)
- Fabrication additive : impression et post-traitements industriels
- Validation, utilisation et fin de vie : sécuriser et pérenniser son investissement
- Pourquoi une approche holistique du cycle de vie révolutionne la production 3D
- Passez à l’action : intégrez l’expertise MC3D Line pour optimiser vos pièces 3D
- Questions fréquentes sur le cycle de vie d’une pièce 3D
Points Clés
| Point | Détails |
|---|---|
| Cycle complet maîtrisé | La qualité d’une pièce 3D dépend de la rigueur appliquée à chaque étape, de la conception au recyclage. |
| Optimisation dès la conception | Anticiper les contraintes DfAM réduit les échecs, le coût et accélère la mise sur le marché industriel. |
| Validation et durabilité | Tests, qualification et recyclage sont essentiels pour un usage sûr et économique en PME. |
| Boucle vertueuse industrielle | Un suivi connecté de l’ensemble du cycle démultiplie performance, innovation et respect de l’environnement. |

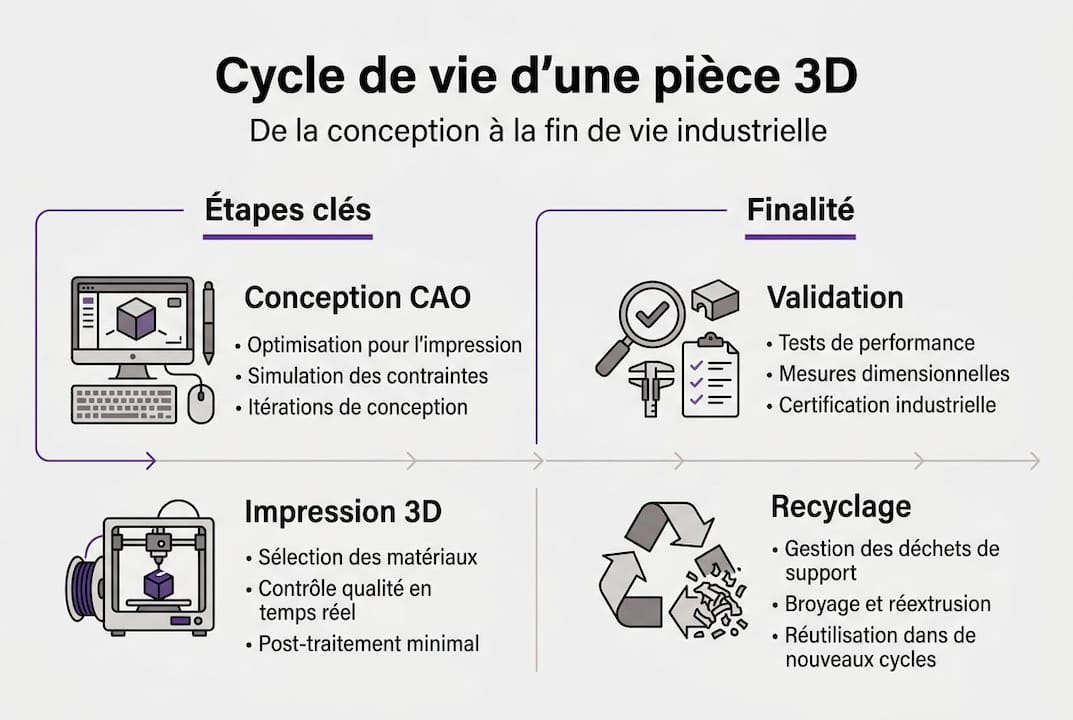

Décomposer le cycle de vie d’une pièce 3D : les grandes étapes industrielles
Avant d’optimiser quoi que ce soit, il faut d’abord cartographier l’ensemble du parcours. Le cycle de vie complet d’une pièce additive comprend sept phases majeures : conception CAO, préparation et slicing, impression, post-traitement, validation, utilisation, et fin de vie. Chaque phase génère des contraintes spécifiques et des risques distincts qu’il convient d’anticiper.
| Phase | Objectif principal | Risque si négligée |
|---|---|---|
| Conception CAO | Définir la géométrie et les fonctions | Pièce non imprimable ou sous-performante |
| Slicing et préparation | Paramétrer l’impression | Défauts de couches, surcoûts matière |
| Impression | Fabriquer la pièce couche par couche | Anisotropie, porosité, déformations |
| Post-traitement | Finir et fonctionnaliser | Propriétés mécaniques insuffisantes |
| Validation | Certifier la conformité | Usage en conditions critiques non sécurisé |
| Utilisation | Exploiter la pièce | Défaillance prématurée en service |
| Fin de vie | Recycler ou revaloriser | Perte économique et environnementale |
Ce tableau illustre une réalité souvent sous-estimée : chaque phase est interdépendante. Une erreur en conception se répercute sur le slicing, qui impacte l’impression, qui complique le post-traitement. La chaîne est continue.
Pour les productions en série, cette interdépendance est encore plus critique. Un défaut répété sur cent pièces coûte infiniment plus qu’un défaut corrigé sur un prototype. Les ingénieurs qui intègrent les conseils de conception additive dès le départ réduisent significativement les itérations coûteuses.
Le rôle du concepteur 3D ne se limite pas à modéliser une forme. Il consiste à anticiper le comportement de la pièce à chaque étape du cycle, en tenant compte des contraintes de fabrication, des tolérances post-traitement et des exigences de validation.
Conseil de pro : Intégrez le logiciel de slicing dans votre boucle de validation CAO dès la phase de design. Un fichier STL mal orienté ou un support mal positionné peut multiplier le temps de post-traitement par trois, sans que l’ingénieur de conception en soit informé.
Optimiser la conception pour l’impression additive (DfAM)
La conception adaptée à l’impression additive est la clef des performances mécaniques comme du coût global. Le DfAM (Design for Additive Manufacturing) n’est pas une variante de la conception traditionnelle : c’est une discipline à part entière, qui exploite les libertés géométriques de l’impression tout en respectant ses contraintes physiques.
Contrairement à l’usinage ou au moulage, la fabrication additive autorise des géométries complexes, des structures lattices internes, et des formes organiques inspirées des structures naturelles comme l’os trabéculaire. Mais cette liberté n’est productive que si elle est guidée par une logique de performance et de fabricabilité simultanées.
Voici les meilleures pratiques DfAM que nous appliquons avec nos clients :
- Optimisation topologique : utiliser des algorithmes pour ne conserver que la matière strictement nécessaire à la résistance mécanique, réduisant ainsi la masse et le coût matière.
- Minimisation des supports : orienter la pièce et concevoir les géométries pour limiter les structures de support, qui augmentent le temps d’impression et le post-traitement.
- Consolidation de pièces : regrouper plusieurs composants assemblés en une seule pièce imprimée, réduisant les coûts d’assemblage et les points de défaillance.
- Gestion des tolérances : intégrer les jeux fonctionnels dès la CAO, en tenant compte du retrait thermique propre à chaque technologie et matériau.
- Choix matière cohérent : sélectionner le polymère ou le métal en fonction des sollicitations réelles en service, pas uniquement de la disponibilité ou du prix.
Conseil de pro : Lancez une simulation de slicing virtuel avant de valider définitivement votre fichier CAO. Les logiciels modernes détectent les zones à risque (surplombs critiques, épaisseurs insuffisantes) et permettent de corriger en amont, évitant ainsi des impressions ratées coûteuses.
L’impact du DfAM sur l’optimisation des performances 3D est documenté et mesurable : réduction de masse de 20 à 60 % sur certaines pièces aérospatiales, et diminution des délais de prototypage de plusieurs semaines. Pour la production petites séries, un guide DfAM structuré devient un avantage compétitif direct.
Fabrication additive : impression et post-traitements industriels
Une fois le design validé, c’est la fabrication puis le post-traitement qui conditionnent la fiabilité concrète de la pièce. L’impression couche par couche est suivie d’une séquence de post-traitements qui transforment la pièce brute en composant industriellement exploitable.
| Technologie | Applications typiques | Matériaux courants | Résolution |
|---|---|---|---|
| SLS (frittage laser) | Pièces fonctionnelles, séries | PA12, PA11, TPU | 100 à 150 µm |
| FDM (dépôt de fil) | Prototypes, outillage | PLA, ABS, PETG, Nylon | 150 à 300 µm |
| SLM (fusion laser métal) | Pièces mécaniques critiques | Inconel, titane, acier | 20 à 80 µm |
Les technologies d’impression 3D ne sont pas interchangeables : le choix de la technologie détermine directement les propriétés mécaniques finales, les contraintes résiduelles et les besoins en post-traitement.
Voici les étapes critiques du post-traitement industriel :
- Refroidissement contrôlé : éviter les gradients thermiques qui induisent des contraintes résiduelles et des déformations dimensionnelles.
- Retrait des supports : mécanique, chimique ou thermique selon la technologie, avec impact direct sur l’état de surface.
- Traitement thermique : recuit ou HIP (compression isostatique à chaud) pour homogénéiser la microstructure métallique et améliorer la ductilité.
- Finition de surface : sablage, polissage, dépôt de revêtement selon les exigences fonctionnelles et esthétiques.
- Contrôle dimensionnel : métrologie 3D pour vérifier la conformité aux tolérances définies en CAO.
Sur la question des matériaux en poudre, une donnée importante mérite attention :
La réutilisation de poudre Inconel peut aller jusqu’à 50 cycles sans perte significative de qualité mécanique, ce qui représente un levier économique et environnemental majeur pour les PME travaillant en SLM.
L’anisotropie reste le défi principal : les pièces mécaniques légères fabriquées en FDM présentent des propriétés mécaniques différentes selon l’axe Z par rapport aux axes X et Y. Cette réalité doit être intégrée dès la conception pour éviter les défaillances en service.
Validation, utilisation et fin de vie : sécuriser et pérenniser son investissement
Quand la pièce sort d’atelier, il reste à sécuriser ses usages, valider sa fiabilité et anticiper sa seconde vie ou son recyclage. La validation mécanique et la réutilisation des matériaux, clés pour les applications critiques, s’appuient sur des normes émergentes et l’analyse du cycle de vie (ACV).
Les méthodes de validation industrielle pour les pièces additives incluent :
- Tests de traction et de fatigue selon les standards ASTM E8 et ISO 6892, pour caractériser les propriétés mécaniques réelles.
- Contrôle non destructif (CND) : tomographie X, ultrasons, thermographie infrarouge pour détecter les porosités internes sans endommager la pièce.
- Qualification selon ASTM/ISO 52920 : workflow normé qui cartographie les modes de défaillance et établit les critères d’acceptation pour la production série.
- Essais environnementaux : résistance à la corrosion, aux UV, aux chocs thermiques selon les conditions d’usage réelles.
La norme ASTM/ISO 52920 structure la qualification en fabrication additive avec une cartographie systématique des risques, ce qui sécurise l’introduction de pièces 3D dans des environnements réglementés comme l’aéronautique ou le médical.
Concernant la fin de vie, l’analyse du cycle de vie (ACV) révèle une réalité nuancée. L’ACV en fabrication additive est parfois plus éco-responsable pour les petites séries, mais l’impression demande davantage d’énergie par pièce que les procédés traditionnels à grande échelle.
Donnée clé : Pour des séries inférieures à 500 pièces, l’empreinte carbone de la fabrication additive est souvent inférieure à celle de l’injection plastique, grâce à l’absence d’outillage et à la réduction des chutes matière.
Les économies sur pièces industrielles sont réelles, mais elles exigent une stratégie de fin de vie planifiée : réutilisation des poudres, revalorisation des pièces en fin de service, et traçabilité des matériaux pour les cycles futurs.
Pourquoi une approche holistique du cycle de vie révolutionne la production 3D
Notre expérience avec les PME industrielles françaises nous a appris une chose contre-intuitive : les entreprises qui obtiennent les meilleurs résultats en fabrication additive ne sont pas nécessairement celles qui maîtrisent le mieux l’impression elle-même. Ce sont celles qui ont compris que le cycle de vie est un système, pas une séquence.
La vision linéaire, conception puis impression puis validation, crée des silos qui génèrent des inefficacités coûteuses. Une PME réactive qui intègre le retour des tests de validation dans sa boucle de conception réduit ses itérations de 40 à 60 % sur les projets complexes. C’est ce feedback continu qui fait la différence.
Négliger la validation ou la fin de vie ne fait pas gagner du temps. Cela condamne l’innovation à court terme, en accumulant des risques qui se matérialisent lors des montées en cadence. L’approche globale performance que nous préconisons connecte chaque phase dans un cycle vertueux : design informé par les données de production, post-traitement optimisé par les retours de validation, recyclage planifié dès la conception.
Les PME qui adoptent cette vision systémique ne font pas que réduire leurs coûts. Elles construisent une compétence industrielle durable, capable d’absorber les évolutions technologiques et réglementaires sans repartir de zéro à chaque nouveau projet.
Passez à l’action : intégrez l’expertise MC3D Line pour optimiser vos pièces 3D
Vous souhaitez aller plus loin et sécuriser vos fabrications 3D ? MC3D Line accompagne les ingénieurs R&D et les responsables achats des PME industrielles à chaque étape du cycle de vie de leurs pièces additives, de la conception DfAM jusqu’à la qualification finale.
Nos équipes maîtrisent les technologies frittage sélectif SLS, FDM et SLA pour répondre aux exigences de l’industrie mécanique légère comme des secteurs les plus exigeants. Que vous ayez besoin d’un prototype fonctionnel ou d’une production petites séries 3D certifiée, nous mettons notre expertise technique au service de vos objectifs de performance et de maîtrise des coûts. Contactez nos experts pour un audit de votre projet et identifiez ensemble les leviers d’optimisation à chaque phase de votre cycle de vie.
Questions fréquentes sur le cycle de vie d’une pièce 3D
Quelles sont les 6 étapes du cycle de vie d’une pièce 3D en fabrication additive ?
Les phases principales sont : conception numérique, préparation des fichiers et slicing, impression, post-traitement, tests et validation, puis utilisation et recyclage en fin de vie.
Pourquoi la conception DfAM est-elle cruciale pour la qualité finale d’une pièce 3D ?
La conception adaptée à l’impression additive détermine la performance mécanique, la consommation matière et le coût global, en limitant les risques d’échec dès l’origine du projet.
Les pièces 3D peuvent-elles être recyclées ou réutilisées industriellement ?
Oui, notamment via la réutilisation des poudres sur 50 cycles sans perte majeure de propriétés mécaniques, et par des démarches d’ACV structurées pour revaloriser les matériaux en fin de service.
Comment garantir la qualité et la conformité d’une pièce 3D pour un usage critique ?
En appliquant les standards ASTM/ISO 52920 avec un workflow de qualification normé, une cartographie des risques de défaillance et des tests de validation rigoureux dès la production série.
