Certification 3D pour prototypes fonctionnels : normes et étapes

TL;DR:

• La certification en impression 3D dépend fortement de l’usage, des matériaux et des secteurs spécifiques.
• Un processus rigoureux implique la sélection des normes, la conception conforme et la documentation détaillée.
• La certification n’est pas toujours obligatoire : une démarche qualité interne peut suffire pour certaines applications.

Beaucoup d’ingénieurs R&D abordent la certification en impression 3D avec une conviction erronée : il existerait un processus unique, applicable à toutes les pièces, quel que soit le secteur. La réalité est bien plus nuancée. Les exigences normatives varient considérablement selon l’usage final, le matériau, la technologie et le contexte réglementaire. Ignorer ces distinctions expose vos projets à des retards coûteux, voire à des refus de mise sur le marché. Dans cet article, nous détaillons les normes applicables, les étapes opérationnelles du processus de certification, les tolérances techniques attendues, et les cas où une démarche qualité alternative peut s’avérer plus pertinente.

Table des matières

• Les normes clés encadrant la certification 3D
• Étapes du processus de certification : de la conception au dossier final
• Tolérances, critères techniques et exemples d’application
• Cas limite : certification obligatoire, alternatives qualité et choix stratégique
• Pourquoi la certification n’est pas toujours la meilleure option pour innover
• Optimisez votre démarche de certification 3D avec MC3D Line
• Questions fréquentes sur la certification 3D

Points Clés

Les normes clés encadrant la certification 3D

Avant d’engager un projet de prototypage fonctionnel destiné à une application critique, il est impératif d’identifier le référentiel normatif qui s’applique. Deux grandes familles coexistent : les normes générales de la fabrication additive (FA) et les normes sectorielles, chacune répondant à des logiques distinctes.

Les normes générales posent le vocabulaire et les exigences de base. L’ISO/ASTM 52900 établit la terminologie commune à l’ensemble des procédés FA, tandis que l’ISO/ASTM 52920 définit les exigences qualité pour les organisations et les processus de fabrication additive. Ces deux normes constituent le socle sur lequel s’appuient les référentiels sectoriels.

Les normes sectorielles, elles, traduisent des contraintes métier précises :

• EN9100 : référentiel qualité pour l’industrie aérospatiale, incluant les exigences de traçabilité et de gestion des risques propres aux pièces de vol.
• ISO 13485 : norme spécifique aux dispositifs médicaux, imposant une maîtrise rigoureuse des processus de conception et de fabrication, ainsi qu’une documentation exhaustive pour les exigences Medtech.
• ISO 9001 : norme généraliste de management de la qualité, souvent utilisée comme base dans l’industrie mécanique générale.

Choisir la bonne norme n’est pas anodin. Une pièce de fixation pour un équipement industriel non critique ne requiert pas le même niveau de rigueur qu’un implant ou un composant de structure aéronautique. Nos conseils conception additive intègrent dès la phase amont cette lecture normative pour éviter les refontes tardives.

Conseil de pro : Identifiez dès le cahier des charges si votre pièce entre dans une catégorie réglementée. Une consultation précoce avec votre bureau d’études ou un organisme certificateur vous évitera de concevoir une pièce incompatible avec les exigences documentaires attendues.

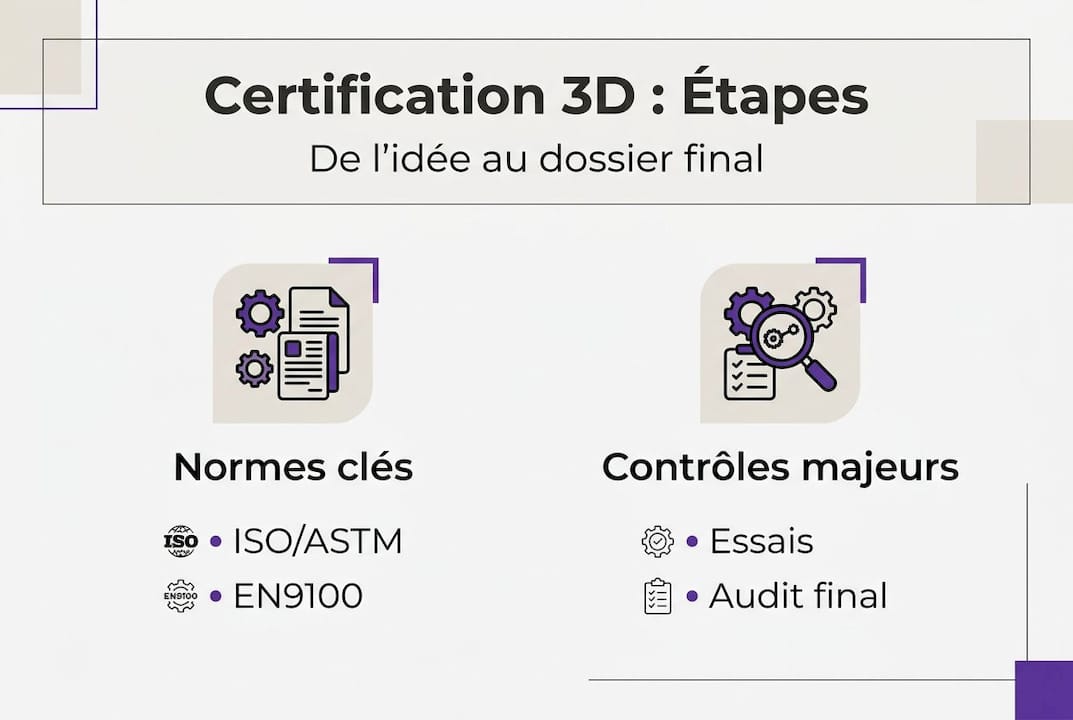

Étapes du processus de certification : de la conception au dossier final

Une fois les normes identifiées, comment les intégrer opérationnellement dans le développement d’une pièce ? Le processus de certification en fabrication additive suit une logique séquentielle rigoureuse, dont chaque phase conditionne la suivante.

1. Définition du cadre normatif : sélection des normes applicables, identification des organismes certificateurs compétents, analyse des exigences documentaires.
2. Conception conforme : intégration des contraintes normatives dès la CAO, notamment les tolérances, les états de surface et les zones critiques.
3. Prototypage et validation matière : impression des premiers prototypes, caractérisation des matériaux (traction, fatigue, densité), validation des paramètres process.
4. Essais normalisés : réalisation des tests mécaniques, thermiques ou fonctionnels selon les normes applicables (ISO 527-2 pour la traction, par exemple).
5. Constitution du dossier technique : compilation de la documentation de traçabilité, des rapports d’essais, des fiches matière et des enregistrements process.
6. Audit et délivrance du certificat : examen par l’organisme certificateur, levée des éventuelles non-conformités, obtention du certificat.

Le cas des composants critiques aéronautiques illustre bien la complexité : la certification peut s’étaler sur cinq ans, avec des défis spécifiques liés à la validation à 100% des pièces, souvent remplacée par des approches statistiques de vérification. Notre accompagnement bureau d’études prend en compte ces délais dès la planification projet.

Conseil de pro : Anticipez les attentes des certificateurs en préparant votre dossier technique dès la phase de conception. Un dossier incomplet en fin de parcours peut retarder la certification de plusieurs mois et générer des coûts non prévus.

Tolérances, critères techniques et exemples d’application

Après avoir vu les grandes étapes, restons sur le terrain des exigences en abordant leurs implications techniques concrètes. Les tolérances dimensionnelles constituent l’un des critères les plus scrutés lors d’une certification, car elles conditionnent directement la fonctionnalité et l’interchangeabilité des pièces.

Les données de référence établissent les ordres de grandeur suivants pour les prototypes fonctionnels :

• FDM (dépôt de fil) : tolérance dimensionnelle de ±0,1 à ±0,3 mm selon l’axe et la géométrie.
• Résine (SLA/DLP) : précision supérieure, de ±0,05 à ±0,2 mm, adaptée aux pièces à géométrie fine.
• Règle générale : ±0,3% de l’encombrement total, avec un minimum de ±0,3 mm, s’applique à la plupart des procédés.

Ces valeurs ne sont pas absolues. La résistance mécanique varie selon l’orientation d’impression et la taille des éprouvettes. Les essais ISO 527-2, réalisés sur des éprouvettes de type 1B (grandes dimensions), donnent des résultats supérieurs à ceux obtenus sur des éprouvettes de petite taille, un point souvent sous-estimé lors de la conception des plans d’essais.

“La qualification d’une pièce aéronautique en fabrication additive implique des cycles d’essais thermiques et mécaniques représentatifs des conditions de vol réelles, avec des niveaux de reproductibilité exigés bien au-delà des standards industriels classiques.”

Prenons un exemple concret. Pour une pièce de structure secondaire en polymère haute performance, la qualification impose généralement des essais de traction, de flexion et de fatigue sur plusieurs lots de production, afin de démontrer la reproductibilité du procédé. Nos technologies FDM et résine permettent d’atteindre ces niveaux de précision, et nos exemples de pièces industrielles illustrent les gains obtenus en conditions réelles.

La solution double buse en salle blanche répond par exemple aux exigences de contamination particulaire imposées dans certains contextes médicaux ou électroniques, tout en maintenant les tolérances requises.

Cas limite : certification obligatoire, alternatives qualité et choix stratégique

Outre les règles formelles, bien choisir son niveau d’exigence est clé pour rester agile et compétitif. La certification officielle n’est pas systématiquement obligatoire, et confondre obligation réglementaire avec bonne pratique qualité peut conduire à des investissements disproportionnés.

Les cas où la certification est obligatoire :

1. Pièces destinées à des aéronefs certifiés (exigences EASA, EN9100, EASA POA).
2. Dispositifs médicaux implantables ou en contact avec le patient (ISO 13485, réglementation MDR européenne).
3. Équipements sous pression ou composants de sécurité normés par directive européenne.

Les cas où une démarche qualité alternative peut suffire :

• Prototypes fonctionnels en phase de développement non destinés à la mise sur le marché.
• Pièces de remplacement pour équipements industriels non critiques.
• Outillages, gabarits et supports de production internes.

La certification n’est pas toujours requise au regard des coûts et délais qu’elle implique. Des processus qualité stricts, documentés et auditables en interne constituent une alternative crédible pour de nombreuses applications. Le secteur français privilégie l’EN9100 et l’EASA POA pour les pièces de vol, mais laisse une marge de manœuvre réelle pour les applications industrielles générales.

Nos équipes accompagnent la gestion qualité en mécanique légère et les petites séries certifiées avec une approche calibrée selon le niveau de risque réel de chaque projet.

Conseil de pro : Avant d’engager un processus de certification formel, évaluez le risque réel associé à la pièce et l’usage final. Une démonstration de conformité documentée, appuyée sur des essais internes rigoureux, peut offrir un niveau de garantie suffisant tout en préservant votre agilité de développement.

Pourquoi la certification n’est pas toujours la meilleure option pour innover

Nous observons, dans notre pratique quotidienne, une tendance à la sur-certification dans certains secteurs industriels français. Des équipes R&D engagent des processus de certification formels pour des pièces dont le niveau de criticité ne le justifie pas, mobilisant des ressources considérables sur des démarches administratives au détriment du développement produit lui-même.

La certification formelle a un coût réel : temps, ressources humaines, gel des paramètres process. Elle fige la conception à un instant T, rendant toute évolution ultérieure potentiellement soumise à une nouvelle validation. Pour des projets en phase d’exploration ou d’itération rapide, ce cadre rigide peut freiner l’innovation bien plus qu’il ne la sécurise.

Notre expérience avec des clients en innovation mécanique légère montre qu’une démarche qualité interne robuste, associée à des essais normalisés ciblés et une documentation rigoureuse, offre souvent un rapport valeur/coût bien supérieur à la certification systématique. L’enjeu n’est pas d’éviter la rigueur, mais de l’appliquer avec discernement, là où elle génère réellement de la valeur.

Optimisez votre démarche de certification 3D avec MC3D Line

Vous disposez maintenant d’une lecture structurée des normes, des étapes et des arbitrages stratégiques liés à la certification en fabrication additive. Passer de la théorie à l’action nécessite un partenaire capable d’intégrer ces exigences dès la conception et de les piloter jusqu’à la validation finale.

MC3D Line accompagne les ingénieurs R&D et les responsables achats dans leurs projets de prototypage certifié, en s’appuyant sur des technologies d’impression certifiées et des équipements haute performance comme la Raise3D ProPlus High Speed. Que votre projet nécessite une certification formelle ou une démarche qualité alternative, nos équipes définissent avec vous le niveau d’exigence adapté à votre contexte industriel. Contactez-nous pour un échange personnalisé sur vos projets stratégiques.

Questions fréquentes sur la certification 3D

Quelles sont les étapes majeures pour certifier un prototype imprimé en 3D ?

Elles incluent la sélection des normes pertinentes, la conception conforme, le prototypage, les essais normalisés, la documentation technique et l’audit final. Pour les composants critiques aéronautiques, ce parcours peut s’étaler sur cinq ans avec des défis spécifiques de validation statistique.

Peut-on s’affranchir d’une certification officielle en impression 3D ?

Pour des applications hors aéronautique ou médical, une démarche qualité stricte peut parfois suffire, la certification restant alors facultative. La certification non systématique est une réalité reconnue, à condition de mettre en place des processus qualité documentés et auditables.

Quelles tolérances sont exigées pour un prototype fonctionnel certifié en 3D ?

Elles varient du ±0,1 à ±0,3 mm pour le FDM et jusqu’à ±0,05 mm pour la résine selon la norme. Les tolérances typiques incluent une règle générale de ±0,3% de l’encombrement total, avec un minimum de ±0,3 mm.

Quelles normes s’appliquent pour certifier une pièce imprimée en 3D destinée au médical ?

La certification relève principalement de la norme ISO 13485 et du respect de l’ISO/ASTM 52920 en complément, qui définit les exigences qualité pour les processus de fabrication additive dans les organisations certifiées.
