Scan 3D en industrie : optimiser vos procédés et prototypage
TL;DR:
- Le scan 3D révolutionne la fabrication en réduisant délais, erreurs et améliorant la traçabilité.
- Différents scanners (portatifs et fixes) s’adaptent à diverses applications industrielles avec des précisions spécifiques.
- Son intégration précoce dans la conception et la maintenance prédictive devient essentielle pour l’industrie française d’ici 2030.
Encore trop de responsables industriels hésitent à intégrer le scan 3D dans leurs opérations, convaincus que cette technologie est réservée aux grands groupes aérospatiaux ou à des cas d’usage très spécifiques. Cette perception est inexacte et coûteuse. Le scan 3D transforme aujourd’hui la fabrication et le prototypage dans des secteurs aussi variés que l’automobile, la plasturgie, la mécanique de précision et la sous-traitance industrielle, en éliminant des étapes chronophages, en réduisant drastiquement les erreurs de mesure et en valorisant les données géométriques pour l’optimisation continue des procédés. Ce guide détaille pourquoi et comment l’intégrer concrètement dans votre chaîne de production.
Table des matières
- Pourquoi le scan 3d s’impose en production industrielle
- Les technologies de scan 3d, usages et limites
- L’intégration du scan 3d dans la chaîne de fabrication et de prototypage
- Cas concrets et retours d’expérience en France
- Pourquoi le scan 3d va devenir incontournable pour l’industrie française
- Découvrez des solutions scan 3d adaptées à votre chaîne industrielle
- Questions fréquentes sur l’intégration du scan 3d en industrie
Points Clés
| Point | Détails |
|---|---|
| Réduction des erreurs | Le scan 3D minimise les erreurs de mesure et de conception grâce à sa précision. |
| Optimisation du prototypage | L’intégration du scan 3D accélère le prototypage et permet de réduire les délais de lancement. |
| Adaptation aux contraintes | Les surfaces brillantes ou les zones difficiles exigent des stratégies spécifiques pour un scan réussi. |
| Accélération de la maintenance | Le scan 3D simplifie la maintenance prédictive et le suivi de l’état des équipements. |
| ROI supérieur au relevé manuel | Le scan 3D apporte un retour sur investissement supérieur grâce à une meilleure traçabilité. |
Pourquoi le scan 3d s’impose en production industrielle
Le scan 3D n’est pas une mode technologique. C’est une réponse directe à des problèmes récurrents que nous observons chez nos clients : des relevés manuels inexacts, des cycles de prototypage trop longs, et une traçabilité insuffisante des pièces en cours de fabrication. Comprendre les bénéfices fondamentaux de cette technologie, c’est comprendre pourquoi elle change les règles du jeu en production.
La réduction des délais de prototypage est l’un des premiers gains visibles. Là où un relevé manuel d’une pièce complexe peut nécessiter plusieurs heures de travail et générer des tolérances d’erreur significatives, un scan 3D structuré produit un nuage de points en quelques minutes avec une précision pouvant atteindre quelques centièmes de millimètre. Ce gain de temps se répercute directement sur les cycles de développement et l’optimisation des performances de vos équipements.
Les avantages concrets du scan 3D en production :
- Numérisation rapide de pièces existantes pour la rétro-conception sans plan d’origine
- Contrôle dimensionnel automatisé en fin de ligne avec comparaison au modèle CAO de référence
- Réduction des rebuts grâce à la détection précoce des dérives géométriques
- Documentation numérique précise pour améliorer le cycle de vie d’une pièce 3D et la maintenabilité
- Transmission fiable des données entre bureaux d’études et ateliers de fabrication
La traçabilité est un argument souvent sous-estimé. Un relevé manuel produit des données ponctuelles, non reproductibles, souvent consignées sur papier. Un scan 3D génère un fichier numérique horodaté, exportable, exploitable dans un ERP ou un système PLM. Selon une analyse comparative, le scan 3D surpasse nettement le relevé manuel en termes de ROI, grâce à une traçabilité supérieure et une réduction significative des erreurs humaines.
« L’intégration du scan 3D dès la phase de conception n’est pas un surcoût, c’est un investissement structurel qui réduit le coût global du développement produit sur l’ensemble du cycle de vie. »
Conseil de pro : intégrer le scan 3D dès la phase de conception, et non uniquement en contrôle qualité final, maximise le retour sur investissement. Vous identifiez les problèmes avant qu’ils ne se propagent dans la chaîne, ce qui est particulièrement critique pour la production de séries courtes où chaque pièce représente un coût unitaire élevé.
Les technologies de scan 3d, usages et limites
Maîtriser les outils permet d’aller plus loin : voyons les spécificités des techniques de scan. Il existe aujourd’hui plusieurs familles de scanners 3D industriels, chacune adaptée à des contraintes d’usage différentes. Le choix du bon équipement conditionne directement la qualité des données obtenues et la pertinence des décisions qui en découlent.

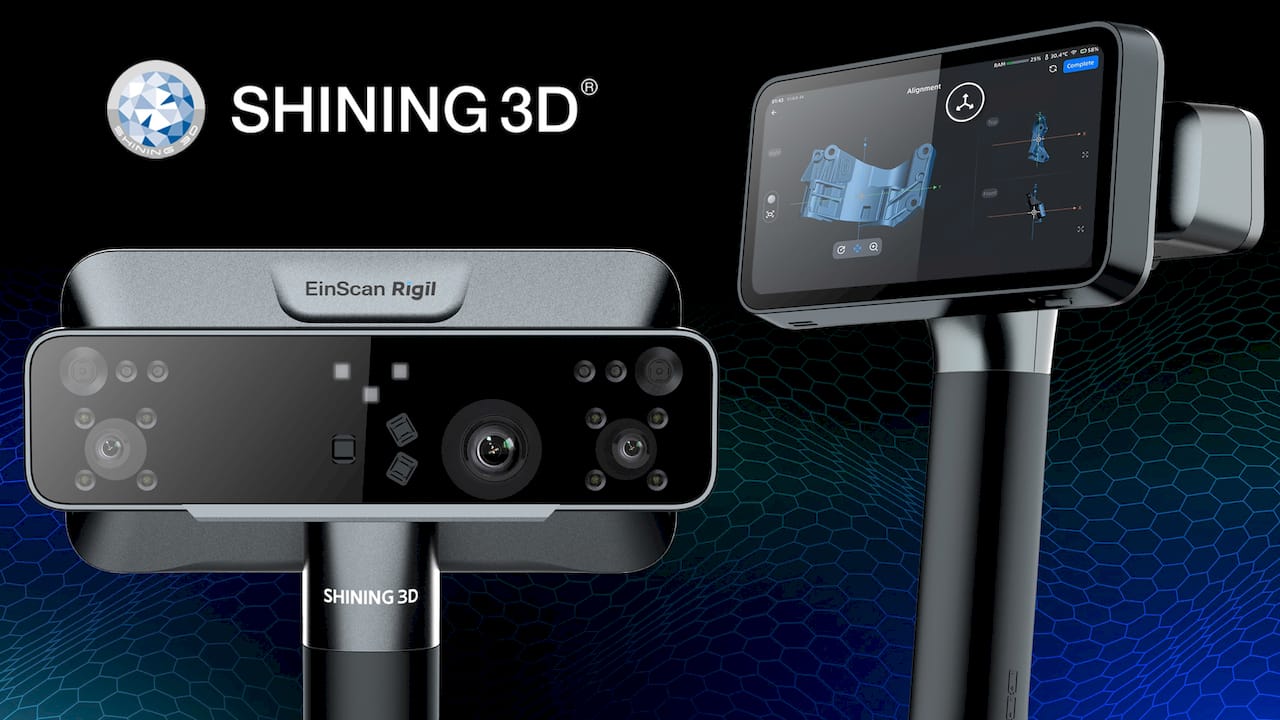

Les scanners portatifs (à lumière structurée ou laser) offrent une flexibilité maximale. Ils permettent de numériser des pièces directement sur le poste de travail, voire sur des équipements en place dans l’atelier. Leur précision est typiquement comprise entre 0,05 mm et 0,5 mm selon le modèle. À l’inverse, les scanners fixes (bras de mesure, scanners à bras articulé, tomographes industriels) offrent une précision supérieure, souvent inférieure à 0,02 mm, mais nécessitent une pièce amenée jusqu’à l’appareil et un environnement contrôlé.
| Critère | Scanner portatif | Scanner fixe |
|---|---|---|
| Précision | 0,05 à 0,5 mm | 0,01 à 0,05 mm |
| Flexibilité | Très élevée | Limitée |
| Temps de mise en œuvre | Court (minutes) | Plus long (préparation) |
| Contraintes environnementales | Élevées (vibrations, lumière) | Faibles (environnement contrôlé) |
| Coût | Moyen à élevé | Très élevé |
| Cas d’usage typique | Rétro-conception, maintenance | Contrôle qualité haute précision |
Usages typiques par domaine :
- Inspection et contrôle qualité : vérification de conformité dimensionnelle après usinage ou moulage
- Rétro-conception : numérisation d’une pièce sans plan CAO pour générer un modèle exploitable avec les techniques d’impression 3D modernes
- Analyse de déformation : comparaison d’une pièce usagée à son état d’origine pour diagnostiquer l’usure
- Intégration de sous-ensembles : vérification de l’assemblage et des jeux fonctionnels entre composants
Les limites du scan 3D doivent être connues avant tout déploiement. Les surfaces réfléchissantes nécessitent l’application de sprays de matification ou de marqueurs rétro-réfléchissants pour permettre une reconstruction continue du nuage de points. Les zones masquées ou inaccessibles (cavités internes, contre-dépouilles profondes) limitent l’exhaustivité du scan, avec des tolérances d’implantation d’équipements pouvant atteindre ±3 à 5 mm dans certains contextes. Anticiper ces contraintes évite des reprises coûteuses en aval.
Conseil de pro : avant de choisir votre équipement, réalisez une cartographie précise des contraintes d’environnement de votre atelier (niveau de vibrations, éclairage ambiant, présence de surfaces réfléchissantes, accessibilité des pièces). Ce diagnostic préalable oriente le choix vers la technologie réellement adaptée à votre contexte opérationnel.
L’intégration du scan 3d dans la chaîne de fabrication et de prototypage
Mais comment exploiter le scan 3D au quotidien ? Voyons l’intégration concrète dans vos opérations. L’adoption du scan 3D ne se résume pas à l’achat d’un équipement. C’est un processus structuré qui touche plusieurs maillons de la chaîne de valeur industrielle, du bureau d’études à la production en passant par la maintenance.

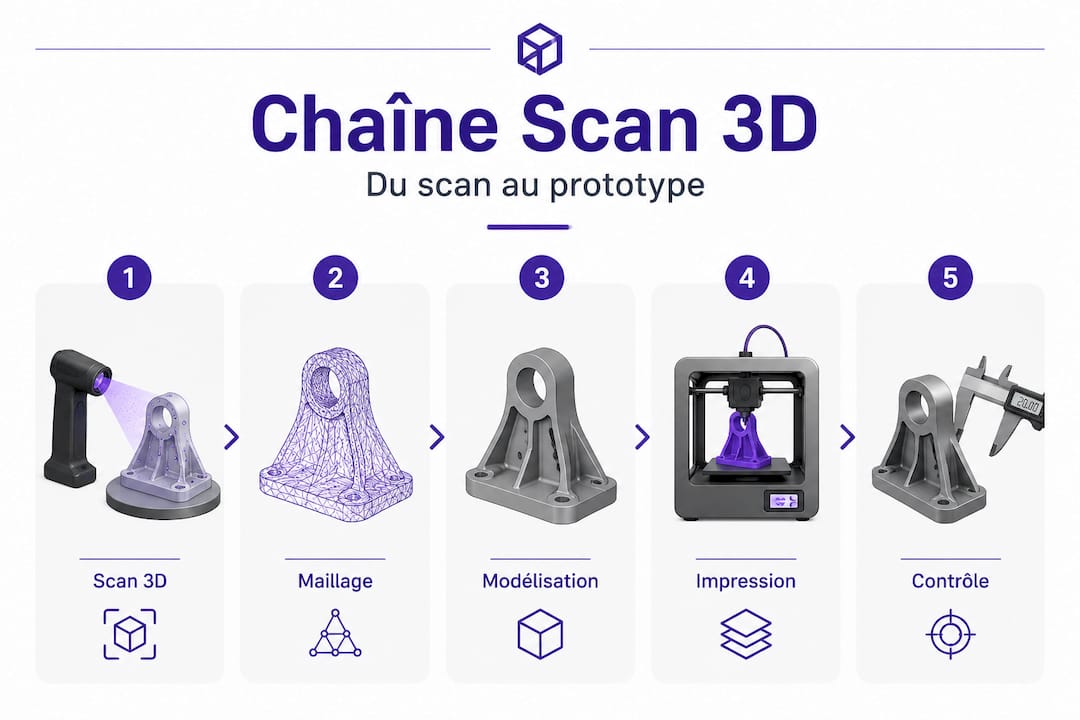

Les étapes clés d’une intégration réussie :
- Numérisation et acquisition des données : la pièce ou l’équipement est scanné, générant un nuage de points brut de plusieurs millions de points. Le logiciel associé (GOM, Artec Studio, FARO Scene) traite ce nuage pour produire un maillage surfacique ou un modèle volumique.
- Vérification et contrôle dimensionnel : le modèle scanné est superposé au modèle CAO de référence. Les écarts géométriques sont visualisés sous forme de cartographie colorimétrique, permettant d’identifier instantanément les zones hors tolérances sans interprétation subjective.
- Rétro-conception et modélisation : lorsqu’aucun plan d’origine n’existe, le nuage de points sert de base à la création d’un modèle CAO paramétrique. Ce workflow, associé au prototypage rapide, permet de reproduire ou d’améliorer une pièce en quelques jours.
- Intégration dans le flux Industry 4.0 : les données de scan sont injectées dans les systèmes de pilotage de production pour alimenter des tableaux de bord de qualité en temps réel et déclencher des alertes préventives avant qu’une dérive ne devienne un défaut.
La maintenance prédictive représente l’un des usages les plus stratégiques du scan 3D dans une logique Industry 4.0. En numérisant périodiquement des équipements critiques (moules d’injection, gabarits de soudage, guidages de presses), vous disposez d’un historique géométrique qui permet de détecter l’usure progressive et de planifier les interventions avant la panne. Cette approche, enseignée notamment dans les formations spécialisées d’Arts et Métiers sur la rétroconception, transforme la maintenance corrective en maintenance anticipative.
| Secteur | Gain de productivité estimé | Application principale |
|---|---|---|
| Automobile | 25 à 40 % sur le contrôle qualité | Inspection carrosserie, pièces sous-traitées |
| Aéronautique | 30 à 50 % sur la rétro-conception | Pièces de rechange, assemblages complexes |
| Plasturgie | 20 à 35 % sur le cycle moule | Contrôle dimensionnel après moulage |
| Mécanique générale | 15 à 30 % sur le prototypage | Rétro-conception, pièces sur mesure |
« Le scan 3D, intégré dans une démarche Industry 4.0, permet de passer d’une logique de contrôle subi à une logique de pilotage proactif de la qualité et de l’optimisation du cycle de vie des équipements. »
En Île-de-France notamment, plusieurs PME industrielles ont initié cette transformation, s’appuyant sur des prestataires de services spécialisés pour accélérer leur montée en compétence sans investir massivement dans des équipements qu’elles n’utiliseraient qu’occasionnellement.
Cas concrets et retours d’expérience en France
Après la théorie, place à la pratique : explorons des exemples français qui démontrent la valeur du scan 3D. Les retours d’expérience que nous observons convergent autour de trois familles d’application qui génèrent les gains les plus mesurables pour les industriels français.
Prototypage rapide de pièces complexes. Un équipementier automobile de la région Auvergne-Rhône-Alpes avait besoin de reproduire une pièce de fixation dont le plan d’origine était perdu. Le scan 3D a permis de numériser la pièce physique en moins de 30 minutes, de générer un modèle CAO en quelques heures et de lancer l’impression 3D le jour même. Le délai de prototypage est passé de plusieurs semaines (approche conventionnelle avec reconstruction par métrologie) à moins de 48 heures. Ce type de scénario illustre parfaitement la valeur des exemples d’économie en impression 3D pour les industriels soumis à des délais serrés.
Contrôle qualité ultra-précis en plasturgie. Un mouliste de la région Grand Est confronté à des dérives dimensionnelles récurrentes sur ses pièces injectées a intégré un contrôle par scan 3D en fin de ligne. La cartographie colorimétrique des écarts par rapport au modèle nominal a permis d’identifier une déformation thermique du moule après le 500e cycle. Sans cette visibilité, les pièces hors tolérances auraient continué à être livrées, entraînant des réclamations clients et des coûts de reprise élevés. Le taux de pièces non conformes a été réduit de plus de 60 % en trois mois.
Selon les données consolidées des programmes de transformation industrielle portés par Arts et Métiers, l’intégration du scan 3D dans les processus de fabrication accélère significativement la montée en puissance des entreprises vers l’Industry 4.0, notamment sur les volets maintenance prédictive et contrôle qualité numérique.
Maintenance préventive d’équipements critiques. Une fonderie normande utilise désormais un scanner portatif pour numériser ses moules permanents tous les 1 000 cycles. La comparaison systématique avec le modèle d’origine permet de détecter les zones d’usure prématurée et de programmer les retouches avant que la pièce ne soit hors cote. Résultat : une réduction de 40 % des arrêts non planifiés et une durée de vie des moules allongée de 20 %.
Chiffre clé : dans les entreprises ayant intégré le scan 3D dans leur processus de contrôle qualité, le taux de détection des défauts en cours de production augmente de 50 à 70 % par rapport aux méthodes de mesure traditionnelles, avec des économies directes sur les coûts de rebuts et de garantie.
Ces retours d’expérience montrent que le scan 3D n’est pas un outil élitiste. C’est une technologie accessible, applicable à des problèmes industriels concrets, et dont le retour sur investissement se mesure souvent dès les premiers mois d’utilisation.
Pourquoi le scan 3d va devenir incontournable pour l’industrie française
Toutes ces évolutions suggèrent une tendance forte pour le futur. Voici notre analyse.
Notre conviction, forgée par des années d’accompagnement d’industriels français dans leur transition vers la fabrication additive et les technologies numériques, est que le scan 3D va s’imposer comme une capacité de base dans les ateliers de production d’ici 2030. Non pas parce que la technologie est nouvelle et excitante, mais parce que les pressions économiques et réglementaires vont rendre son absence insoutenable.
La montée en puissance des exigences de traçabilité, notamment dans l’automobile et le médical, va contraindre les sous-traitants à documenter géométriquement leurs pièces de manière systématique. Un fichier de scan 3D horodaté, associé à un rapport de contrôle automatisé, deviendra la norme contractuelle dans les appels d’offres d’ici quelques années. Les PME qui n’auront pas acquis cette compétence se retrouveront progressivement exclues des chaînes de valeur des grands donneurs d’ordres.
La convergence avec Industry 4.0 accélère cette dynamique. Le scan 3D n’est plus un outil isolé : il s’intègre dans des boucles de rétroaction numérique où les données géométriques alimentent en temps réel les systèmes de pilotage de production, les jumeaux numériques et les plateformes de maintenance prédictive. Cette intégration est détaillée dans notre guide conception additive, qui positionne la numérisation comme le point de départ naturel de toute démarche de fabrication additive avancée.
Notre position est claire : attendre que le scan 3D soit « parfaitement mature » ou « moins cher » pour l’adopter est une erreur stratégique. Les entreprises qui construisent aujourd’hui leurs compétences internes, leurs workflows de traitement de données et leurs processus de qualification bénéficieront d’une avance concurrentielle significative lorsque la technologie deviendra obligatoire. Le ROI d’un scan structurel intégré dès la phase de design est systématiquement supérieur à celui d’un scan introduit en urgence pour résoudre un problème de qualité déjà survenu.
Découvrez des solutions scan 3d adaptées à votre chaîne industrielle
Vous disposez maintenant d’une vision claire de ce que le scan 3D peut apporter à votre organisation, des technologies disponibles et des cas d’usage les plus porteurs. L’étape suivante est de passer à l’action avec un partenaire qui comprend les contraintes réelles de la production industrielle française.
MC3D Line accompagne les industriels dans leur transition vers les procédés numériques avancés, en combinant expertise en fabrication additive et maîtrise des flux de données géométriques. Nos solutions SLS par MC3D Line permettent de produire directement des pièces fonctionnelles à partir de modèles issus de rétro-conception par scan 3D. Notre service de prototypage rapide intègre ces données pour accélérer vos cycles de développement. Et notre guide design pour impression 3D vous aide à optimiser vos modèles dès la conception pour maximiser les performances en fabrication. Contactez nos experts pour un diagnostic de votre chaîne industrielle et définissons ensemble les premières étapes de votre intégration.
Questions fréquentes sur l’intégration du scan 3d en industrie
Quels types de pièces industrielles sont les plus adaptés au scan 3D ?
Les pièces complexes, organiques ou celles requérant un contrôle dimensionnel très précis sont les plus adaptées, notamment les composants de formes libres, les pièces moulées et les sous-ensembles mécaniques sans plan CAO disponible.
Le scan 3D fonctionne-t-il sur tous les matériaux, même les surfaces réfléchissantes ?
Les surfaces réfléchissantes nécessitent l’application de sprays de matification ou de marqueurs spécifiques pour permettre une reconstruction correcte du nuage de points, ce qui ajoute une étape de préparation mais reste parfaitement maîtrisable en production.
Quel est le retour sur investissement du scan 3D en industrie par rapport au relevé manuel ?
Le scan 3D offre une traçabilité nettement supérieure et réduit les erreurs humaines, ce qui se traduit par un ROI mesurable dès les premiers mois via la réduction des rebuts, des reprises et des réclamations clients.
Comment le scan 3D s’intègre-t-il dans la maintenance prédictive en Industry 4.0 ?
En numérisant périodiquement les équipements critiques, le scan 3D alimente un historique géométrique qui permet de détecter l’usure progressive ; cette approche, au cœur des programmes de formation spécialisés en rétroconception par scan 3D, transforme la maintenance corrective en stratégie anticipative.
Est-il possible de scanner des zones masquées ou difficiles d’accès ?
Les zones masquées limitent l’exhaustivité du scan 3D et nécessitent soit une adaptation de la méthode d’acquisition (multi-positions, scanners endoscopiques), soit l’acceptation de zones de données manquantes gérées par interpolation dans le logiciel de traitement.
