Maîtriser l’impression 3D robotique pour prototypes fiables
TL;DR:
- L’impression 3D métal par LPBF/DMLS atteint une densité supérieure à 99,8 %, rendant ces pièces robustes pour l’industrie. Le choix du procédé doit être guidé par la fonctionnalité, la reproductibilité et la compatibilité avec la robotisation pour garantir une industrialisation efficace. La validation par des tests rigoureux, un suivi précis et une collaboration étroite avec le client sont essentiels pour assurer la fiabilité et la performance de la pièce finale.
L’impression 3D métal par procédés LPBF/DMLS atteint désormais une densité supérieure à 99,8%, pulvérisant le mythe tenace des pièces fragiles et purement visuelles. Pour les ingénieurs et responsables R&D confrontés à des exigences mécaniques sévères, cette réalité change radicalement les arbitrages technologiques. Ce guide examine les procédés disponibles, les niveaux de performance réellement accessibles, les contraintes de robotisation, les méthodes de validation rigoureuses et les bonnes pratiques qui font la différence entre un prototype convaincant et une pièce véritablement industrialisable.
Table des matières
- Panorama des procédés d’impression 3D pour la robotique
- Contrôle process, tolérances et propriétés mécaniques en fabrication robotisée
- Intégrer la robotisation : défis de planification et d’automatisation
- Validation industrielle : méthodes de test et facteurs de fiabilité
- L’essentiel oublié : pourquoi la robustesse d’un process 3D robotique dépend autant de la validation client que de la technologie
- Accélérez vos développements avec des solutions d’impression 3D et robotique avancées
- Questions fréquemment posées
Points Clés
| Point | Détails |
|---|---|
| Choix du procédé adapté | Sélectionnez SLS pour les polymères fonctionnels ou LPBF/DMLS pour le métal selon les exigences mécaniques. |
| Contrôle qualité rigoureux | Validez toujours les performances via tests concrets, contrôles d’ajustement et normes reconnues. |
| Anticiper la robotisation | Intégrez la planification des trajets, l’articulation et l’IT dès la phase de conception pour garantir la série. |
| Attention aux promesses marketing | Les chiffres annoncés dépendent fortement des paramètres, alliages et process : exigez toujours une validation sur pièce réelle. |
Panorama des procédés d’impression 3D pour la robotique
Après avoir posé les bases de l’enjeu, il est crucial de discerner précisément les options technologiques disponibles. Le marché de la fabrication additive industrielle propose aujourd’hui une gamme de procédés dont les performances, les coûts et les applications divergent considérablement. Choisir sans méthode expose à des écarts de performance coûteux en phase de validation.

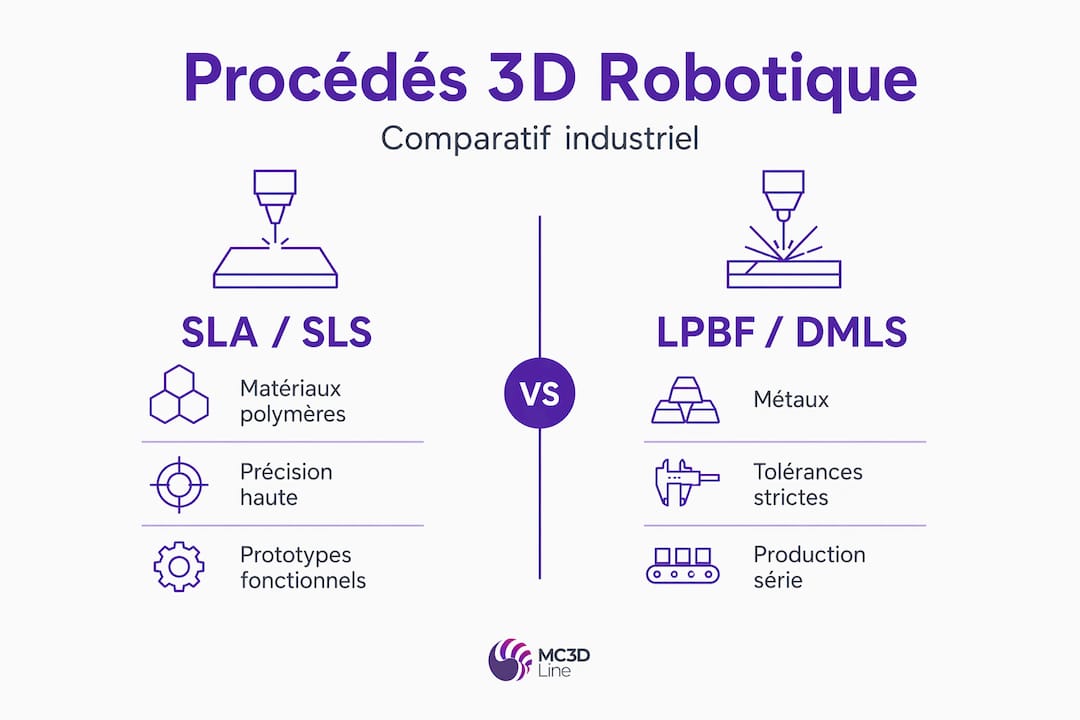

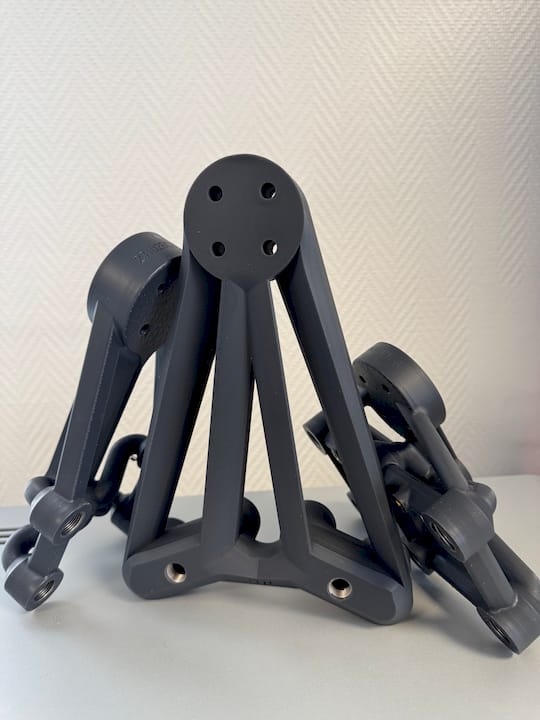

Tableau comparatif des principaux procédés industriels
| Procédé | Matériaux | Précision dimensionnelle | Applications robotique typiques | Reproductibilité série |
|---|---|---|---|---|
| SLS (frittage laser) | Polyamide, PEEK, composites | ±0,3 mm | Bras articulés, supports légers, boîtiers | Excellente |
| LPBF/DMLS (fusion métal) | Inox, titane, Inconel, aluminium | ±0,127 mm | Pièces de liaison, transmissions, actionneurs | Très élevée |
| FDM industriel | ABS, ULTEM, nylon renforcé | ±0,5 mm | Gabarits, jigs, prototypes fonctionnels rapides | Bonne |
| SLA | Résines techniques | ±0,1 mm | Prototypes visuels fins, petites pièces complexes | Élevée |
Comme le précise l’approche de prototypage industriel, le choix du procédé est déterminant selon la fonctionnalité attendue : SLS pour les prototypes polymères, LPBF/DMLS pour les pièces métalliques soumises à des contraintes mécaniques réelles. Cette décision doit intervenir très tôt dans la conception, pas seulement au moment de lancer la fabrication.
Pour guider vos équipes, voici les critères à peser systématiquement :
- Contraintes mécaniques : charge maximale, fatigue, température de service, résistance à la corrosion
- Coût unitaire vs volume : le SLS est compétitif dès la petite série, le LPBF reste plus onéreux mais incontournable pour le métal dense
- Reproductibilité : indispensable pour les pièces destinées à intégrer un système robotisé en production
- Compatibilité avec le post-traitement : usinage de finition, traitement thermique, revêtements de surface
Notre approche en comparaison des procédés via le comparatif SLA, SLS, FDM montre que le bon procédé n’est pas le plus récent ou le plus onéreux, mais celui qui répond précisément aux exigences fonctionnelles définies dans le cahier des charges.
Conseil de pro : Adapter le choix du procédé au cahier des charges fonctionnel signifie aussi anticiper la robotisation dès la conception. Un prototype SLS validé mécaniquement sera beaucoup plus facile à industrialiser qu’une pièce FDM bricolée en dernière minute. Consultez également notre ressource sur choisir le bon matériau 3D pour affiner vos arbitrages matière.
Contrôle process, tolérances et propriétés mécaniques en fabrication robotisée
Ayant choisi son procédé, il convient d’examiner les performances chiffrées et les points de contrôle à exiger pour fiabiliser la pièce. Les données brochure ne suffisent pas : la variabilité entre machines, paramètres et lots de poudre peut induire des écarts significatifs sur des pièces critiques.
Performances accessibles en LPBF/DMLS : données de référence
| Paramètre | LPBF/DMLS métal | Usinage conventionnel | Delta |
|---|---|---|---|
| Densité relative | >99,8% | 100% | Quasi équivalent |
| Tolérance dimensionnelle | ±0,127 mm | ±0,05 à 0,1 mm | Légèrement supérieur |
| Résistance à la traction (Inox 316L) | 580 à 640 MPa | 485 à 620 MPa | Comparable ou supérieur |
| Rugosité brute de fabrication | Ra 6 à 15 µm | Ra 0,8 à 3,2 µm | Post-traitement requis |
| Anisotropie mécanique | Présente (orientation Z) | Absente | Point de vigilance |
Les procédés DMLS/LPBF permettent d’obtenir une densité supérieure à 99,8%, des tolérances jusqu’à ±0,127 mm et des propriétés mécaniques comparables ou supérieures aux métaux corroyés, à condition que les paramètres procédé soient strictement maîtrisés. Ce dernier point est souvent sous-estimé par les équipes R&D qui se fient uniquement aux fiches fournisseur.
Vigilance essentielle : Les propriétés mécaniques réelles d’une pièce imprimée doivent toujours être validées selon l’alliage spécifique utilisé, l’orientation de fabrication, le cycle de post-traitement appliqué (recuit, HIP, traitement de surface) et la norme de test retenue. Un chiffre de résistance à la traction issu d’une éprouvette orientée horizontalement peut s’avérer très différent de celui mesuré sur une pièce complexe orientée verticalement.
Voici les points de contrôle à systématiser dans votre process qualité :
- Contrôle dimensionnel 3D par palpage ou scanning optique, notamment sur les surfaces fonctionnelles
- Analyse de densité par tomographie X ou pesée hydrostatique pour les pièces critiques
- Tests de traction et de fatigue sur éprouvettes issues du même plateau de fabrication
- Suivi des paramètres procédé : puissance laser, vitesse de balayage, épaisseur de couche, atmosphère de gaz
Le contrôle qualité en fabrication additive repose sur une traçabilité complète de chaque lot, un principe que nous appliquons systématiquement pour nos clients en environnements réglementés. La pièce finale ne vaut que ce que vaut son suivi de fabrication.
Intégrer la robotisation : défis de planification et d’automatisation
Une fois les performances garanties, l’étape clé demeure l’intégration dans une chaîne industrielle automatisée. L’impression 3D robotique ne se limite pas à déposer de la matière plus vite : elle implique une refonte profonde de la logique de production, de la conception numérique jusqu’à la livraison de la pièce qualifiée.
La robotisation des process additifs impose des contraintes de planification et d’intégration logicielle et matérielle pour garantir un process répétable du prototype à la fabrication en série. Cette répétabilité n’est pas acquise d’emblée : elle se construit à travers des cycles d’itération méthodiques.
Réalité terrain : Les équipes qui négligent la phase de planification des trajectoires robotiques constatent systématiquement des défauts géométriques récurrents sur les pièces complexes. La cinématique du robot, les angles d’attaque de la tête de dépôt et la gestion des supports doivent être co-optimisés dès la phase de design.
Étapes d’intégration de la robotisation en fabrication additive
- Analyse du cahier des charges fonctionnel : définir précisément les critères de performance mécanique, les tolérances acceptables et les contraintes d’environnement (température, charges dynamiques, durée de vie)
- Conception numérique adaptée à la fabrication additive (DfAM) : intégrer les contraintes d’orientation, de supports et d’accès de la tête robotisée dès le modèle CAO
- Simulation de trajectoires : valider numériquement les séquences de dépôt ou de fusion pour détecter les collisions et les zones inaccessibles avant la première fabrication physique
- Intégration des systèmes de contrôle : connecter les capteurs de process (pyrométrie, vision, débit de gaz) aux automates et aux systèmes de supervision MES
- Qualification sur pièces pilotes : fabriquer une série de pièces représentatives et mesurer la dispersion entre individus pour établir les limites de capabilité
- Mise en production répétable : documenter les paramètres validés et mettre en place une boucle de contrôle statistique des procédés (SPC)
Nos ressources sur l’intégration de l’impression 3D en R&D et sur les applications innovantes en impression 3D illustrent concrètement comment cette démarche accélère le passage du prototype au produit industrialisé.
Conseil de pro : Anticiper l’évolution du prototype vers la production répétable dès la phase d’étude, c’est éviter de redécouvrir en phase d’industrialisation que les paramètres utilisés pour le prototype ne sont pas capables en série. Documentez chaque itération, même les échecs : ils constituent la base de données la plus précieuse pour votre équipe process.
Validation industrielle : méthodes de test et facteurs de fiabilité
Ces contraintes d’automatisation exigent d’autant plus de rigueur lors de la validation industrielle finale. Une pièce imprimée, même avec un procédé performant et un process robotisé rigoureux, ne peut pas être déclarée conforme sans un protocole de validation adapté à son application réelle.
Les performances des pièces imprimées doivent toujours être confirmées par des tests adaptés à l’application : alliage, orientation de fabrication, cycle de post-traitement et méthode de validation normalisée. Cette règle s’applique sans exception, même lorsque le fournisseur présente des certificats matières exemplaires.
Principe fondamental : Aucun chiffre marketing n’est universel. Un responsable R&D rigoureux exige systématiquement une validation selon les conditions d’usage réelles de la pièce, pas selon les conditions idéales d’un laboratoire de qualification.
Démarche structurée de validation industrielle
- Test d’ajustement et contrôle dimensionnel : vérification des cotes fonctionnelles sur la pièce réelle, comparaison avec le modèle nominal via palpage 3D ou tomographie
- Essais de charge statique : application des charges nominales et des charges de sécurité (facteur 1,5 à 2,5 selon la criticité) pour valider la résistance structurelle
- Essais de fatigue et de durée de vie : pour les pièces soumises à des cycles répétés (actionneurs, articulations robotiques), qualification selon les normes ASTM E466 ou ISO 1099
- Tests environnementaux : résistance à la corrosion, comportement thermique, compatibilité avec les fluides de process
- Qualification client : présentation des dossiers de qualification avec traçabilité complète, validation par les équipes qualité du client final avant intégration en production
Les principaux facteurs de fiabilité à surveiller sont les suivants :
- Post-traitements : le traitement thermique de détensionnement, le CIC (compaction isostatique à chaud) et l’usinage de finition influencent directement les propriétés finales
- Orientation de fabrication : les pièces présentent une anisotropie résiduelle qui doit être prise en compte dans les calculs de dimensionnement
- Traçabilité lot : associer chaque pièce à son plateau de fabrication, ses paramètres procédé et son certificat de contrôle
- Validation croisée : confronter les résultats de simulation numérique aux mesures expérimentales pour affiner les modèles prédictifs
Notre guide du prototypage rapide et notre ressource sur le design pour l’impression 3D apportent des recommandations concrètes pour structurer cette démarche dès les premières phases projet.
L’essentiel oublié : pourquoi la robustesse d’un process 3D robotique dépend autant de la validation client que de la technologie
Après avoir détaillé l’ensemble du parcours, il est temps de prendre du recul sur ce que la réalité industrielle impose face à la théorie.
Nous observons régulièrement un même schéma chez nos clients : deux équipes utilisent le même procédé LPBF, les mêmes paramètres déclarés, le même alliage. Les résultats diffèrent de 15 à 20% sur la résistance à la fatigue. L’explication est rarement technique au sens strict. Elle est organisationnelle : l’une des équipes a intégré un cycle de retour terrain systématique entre R&D, production et client final. L’autre s’est appuyée exclusivement sur les données fournisseur.
La variation réelle des performances dépend de l’alliage, des paramètres de fabrication, de l’orientation de la pièce et de la méthode de validation. Cette vérité simple est constamment mise de côté sous la pression des délais. Le marché valorise la vitesse de livraison du prototype, pas la rigueur de sa validation.
Ce que l’industrie sous-estime, c’est la valeur des cycles itératifs de validation conduits en étroite collaboration avec le client final. Un prototype validé en laboratoire sans confrontation aux conditions d’usage réelles reste une maquette améliorée. La vraie maturité industrielle s’acquiert par l’itération : fabriquer, tester en conditions réelles, corriger le design ou les paramètres procédé, et recommencer.
Le suivi qualité en fabrication additive est le fil conducteur de cette maturité. Les entreprises qui investissent dans ce suivi structuré raccourcissent significativement leurs cycles de qualification sur les projets suivants, parce qu’elles capitalisent sur une base de données process réelle, pas théorique.
Conseil de pro : Planifiez systématiquement un cycle itératif de validation industrielle en associant le client dès la première pièce pilote. Confronter ses attentes aux résultats réels dès le début évite des surprises coûteuses en fin de projet, et construit une relation de confiance durable sur les volumes qui suivent.
Accélérez vos développements avec des solutions d’impression 3D et robotique avancées
Pour aller plus loin et fiabiliser vos prototypes robotisés, un accompagnement expert fait la différence entre un projet qui s’enlise et un produit qui atteint la production.
Chez MC3D Line, nous accompagnons les ingénieurs et responsables R&D industriels à chaque étape, du choix du procédé à la qualification finale de la pièce. Notre expertise en frittage sélectif SLS et notre capacité à choisir la bonne technologie selon votre cahier des charges fonctionnel vous permettent d’éviter les erreurs coûteuses en phase d’industrialisation. Nos solutions de prototypage rapide intègrent la rigueur process et la traçabilité exigées par les secteurs industriels les plus exigeants. Contactez nos équipes pour structurer ensemble votre démarche de validation et sécuriser le passage du prototype au produit industrialisé.
Questions fréquemment posées
Quelle précision atteindre avec l’impression 3D métal pour la robotique ?
Les procédés LPBF/DMLS offrent des tolérances jusqu’à ±0,127 mm, ce qui les place dans une gamme de précision proche des méthodes usinées pour de nombreuses applications robotiques fonctionnelles.
L’impression 3D permet-elle de produire des éléments mécaniques aussi fiables que l’usinage ?
Les pièces fabriquées par DMLS/LPBF atteignent une densité supérieure à 99,8% avec des propriétés mécaniques comparables aux métaux corroyés, sous réserve d’un contrôle process rigoureux et d’un post-traitement adapté.
Quels sont les pièges courants lors de l’intégration de la robotique à l’impression 3D ?
Négliger la planification des trajectoires robotiques et l’intégration logicielle compromet directement la répétabilité du process, rendant impossible une production série fiable.
Comment valider la conformité d’une pièce imprimée en 3D pour un environnement exigeant ?
Il faut structurer des tests de charge, des essais d’ajustement dimensionnel et une validation selon normes ASTM ou normes clients, en tenant compte de l’alliage, de l’orientation et du cycle de post-traitement spécifique à chaque pièce.
